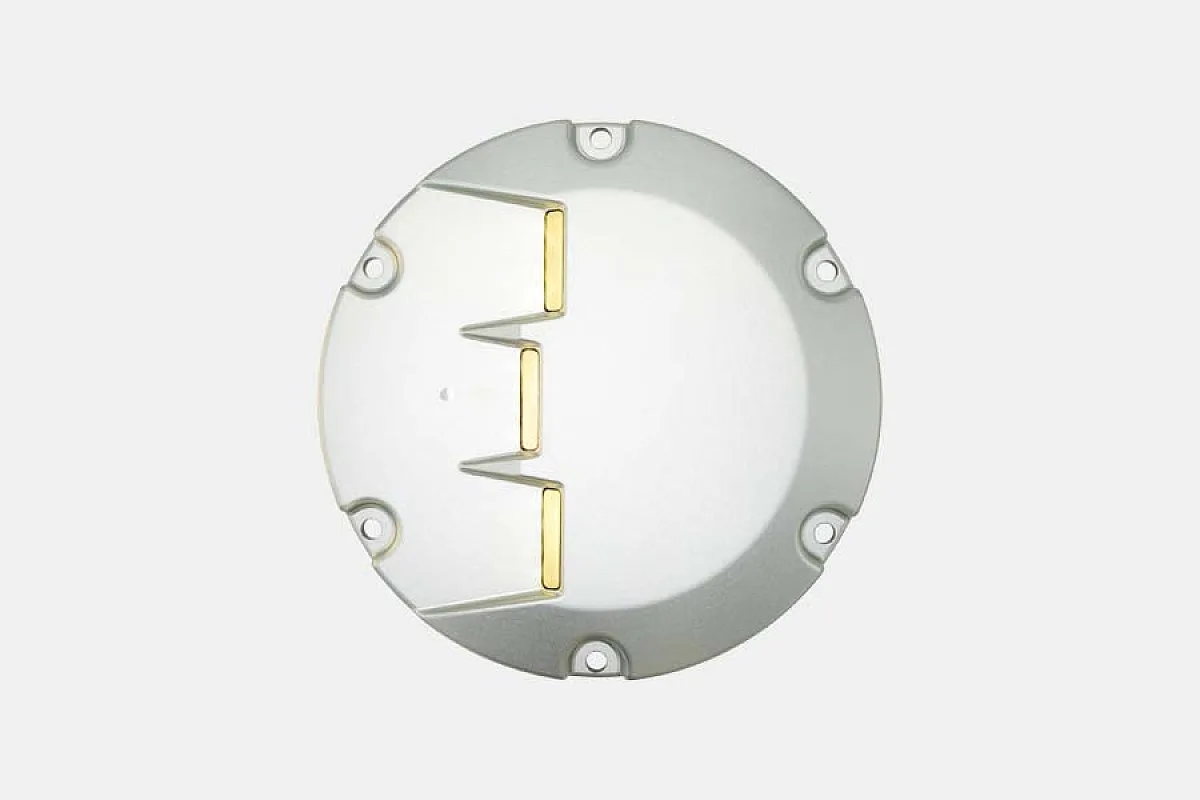

APPS-12-LED

Gömülü Yaklaşma Merkez Hattı Armatürü (LED)

CAT I, II ve III kategorisi havalimanları için LED gömülü yaklaşma merkez hattı / crossbar armatürü. ICAO Şekil A2-1 ile uyumludur.

AIRSAFE · APPS-12-LED Beyaz

GÜÇ: 72 VA
ICAO: Ek 14 A2-1
KORUMA: IP68

LED
Gömülü
Yaklaşma merkez hattı
Yaklaşma crossbar
ICAO
FAA
EASA
STANAG

Veri föyü

Teknik özellikler

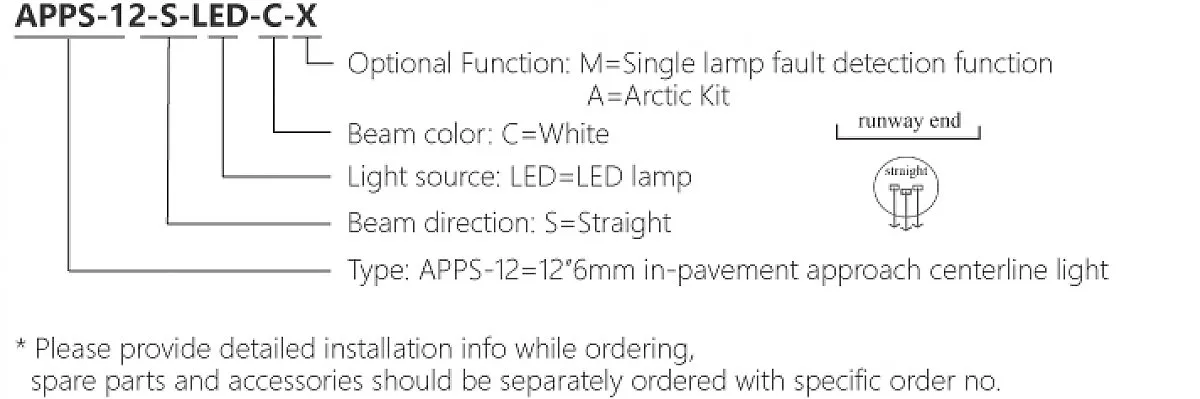

Ürün Modeli: APPS-12-LED
Tip: Gömülü, Tek yönlü, beyaz
Işık kaynağı: LED
Anma gücü: 72VA ;
Uygulama: Kategori I, II, III havalimanları yaklaşma merkez hattı armatürü
Anma gücünde ışık kaynağı ömrü (en az): 50000h

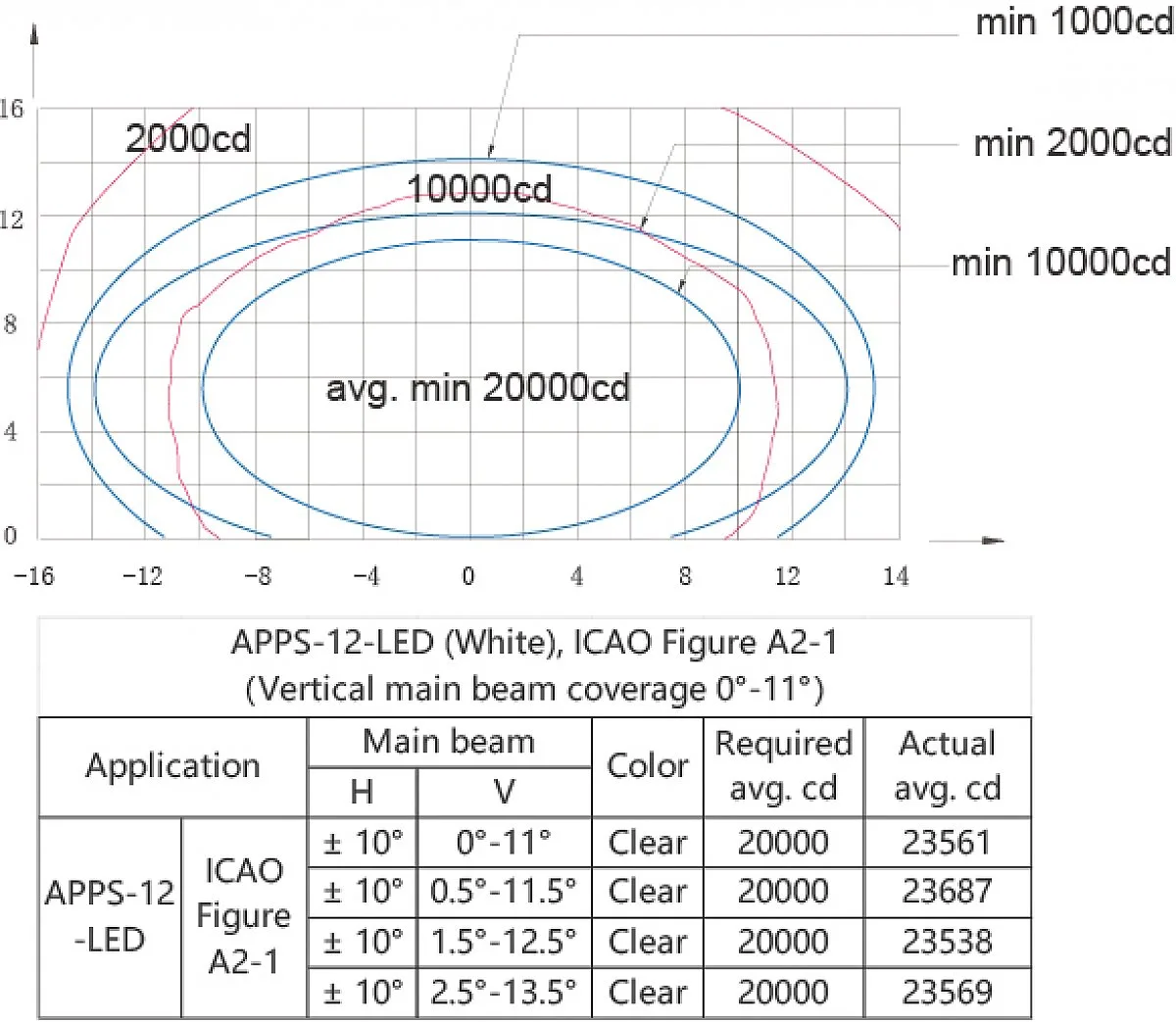

ICAO: Ek 14 A2-1

Standartlar ve uygunluk

CAACAC-137-CA-2015-01
CAACAC-137-CA-2015-03
SAC: GB/T 7256
ICAOAnnex 14，Volume I
IECTS 61827
FAAAC 150/5345-46
FAAEB NO.67
NATOSTANAG 3316
EASACS-ADR-DSN.
STANAG3316
AENAPPT-010_03-12

Açıklama ve çizimler

Özellikler

LED, büyük ekonomik fayda sağlayan uzun ömürlü, etkili enerji tasarrufu, bakım gerektirmeyen özelliklere sahiptir

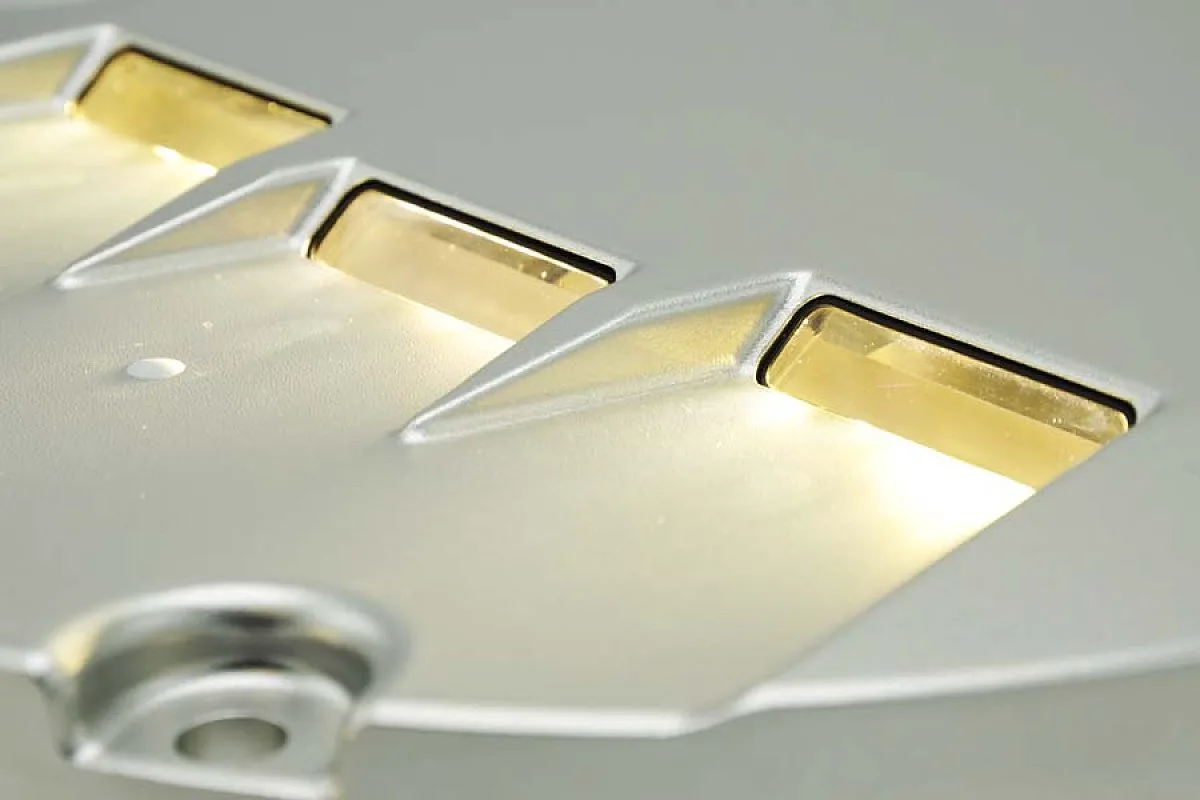

Mükemmel optik performans sağlamak için tescilli prizma yapısı tasarımı ve üretim süreci
Üstün renk tutarlılığı sağlamak için sıkı LED renk yönetimi FAA standartlarına uygun halojen lamba armatürü ile tutarlı karartma eğrisi
Armatürün güvenilirliğini ve hizmet ömrünü büyük ölçüde artıran tescilli sürücü devresi ve termal yönetim çözümü
Güç faktörü 0.9'un üzerinde, şebeke parazitini en aza indirir
LED arızalandığında armatürün halojen lamba gibi açık devre vermesini sağlayan isteğe bağlı tek lamba arıza algılama işlevi

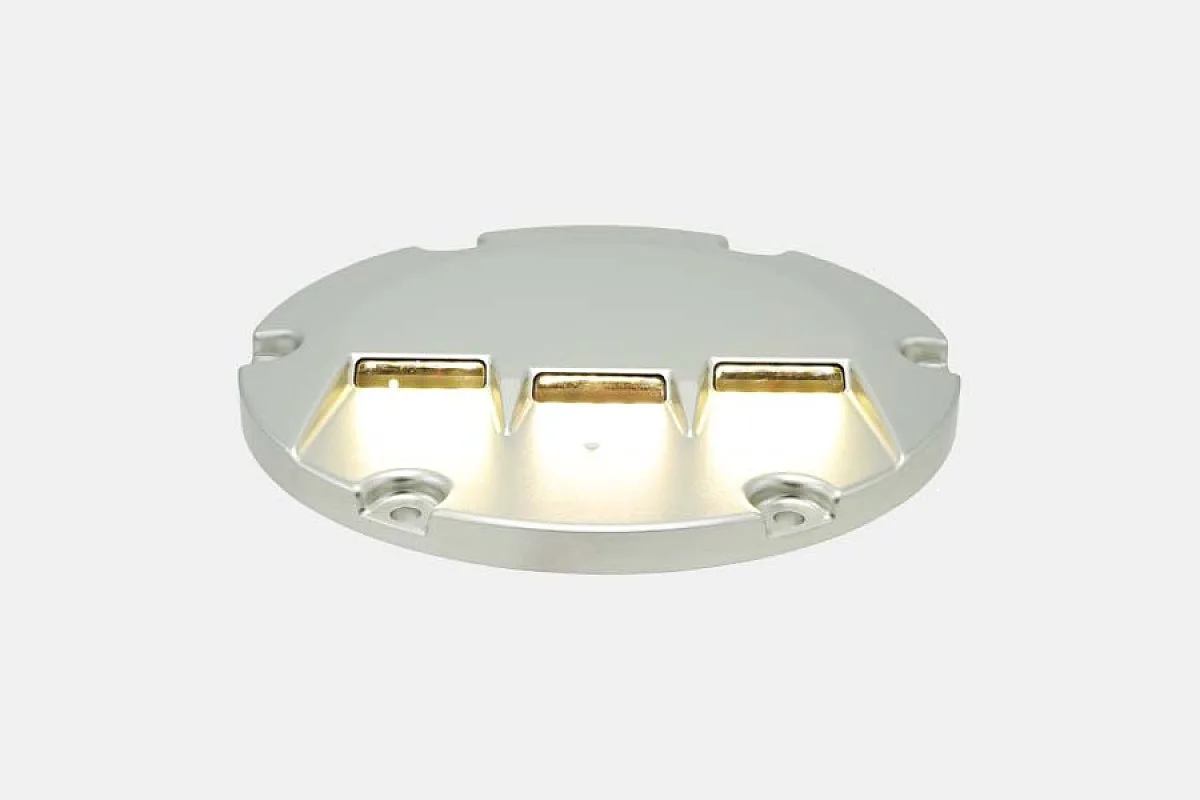

Özel olarak tasarlanmış yapı, bitmiş kaplama seviyesinden yalnızca 6,35 mm yükselir ● Su birikmesini önlemek ve yüksek ışık verimliliği sağlamak için düz ışık yüzeyli üst kapak
Üstün mekanik, taşıma kapasitesi ve darbe direncine sahip, eşit mukavemetli tasarıma ve dövme gövdeli üst kapak
Uçak lastiklerinin hasar görmesini önlemek için keskin kenarsız pürüzsüz üst kapak
Aydınlatma armatürünün ana gövdesi, iyi ısı yayma performansı sağlayan yüksek termal iletken alüminyum alaşımdan yapılmıştır
Özel anotlama işlemine sahip korozyona dayanıklı alüminyum alaşımdan yapılmış ana yapı, tüm bağlantı elemanları zorlu ortam uygulamalarına uygun paslanmaz çelikten yapılmıştır
Tüm boyutsal kaliteyi ve hassasiyeti sağlamak için yüksek hassasiyetli parça işleme
138 kPa'ya kadar iç basınca veya uçakların optik pencere üzerindeki etkisinden kaynaklanan su basıncına dayanabilen IP68 Giriş koruma sınıfı

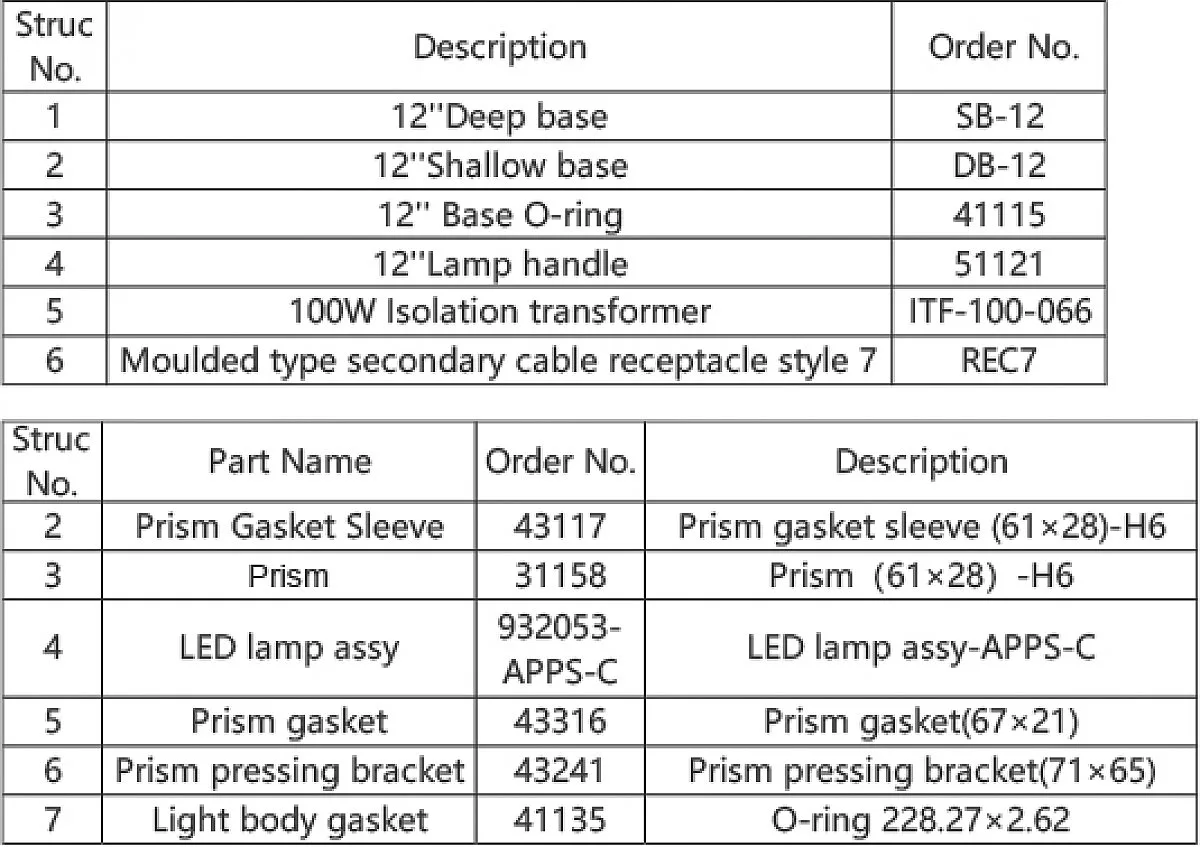

Stok ihtiyacını azaltan tüm 12 inç LED kaplama içi yaklaşma ışıkları (6 mm) serileri için geçerli olan değiştirilebilir, modüler tasarımlı bileşenler.

Broşür

APPS-12

Sistemi tamamlayın

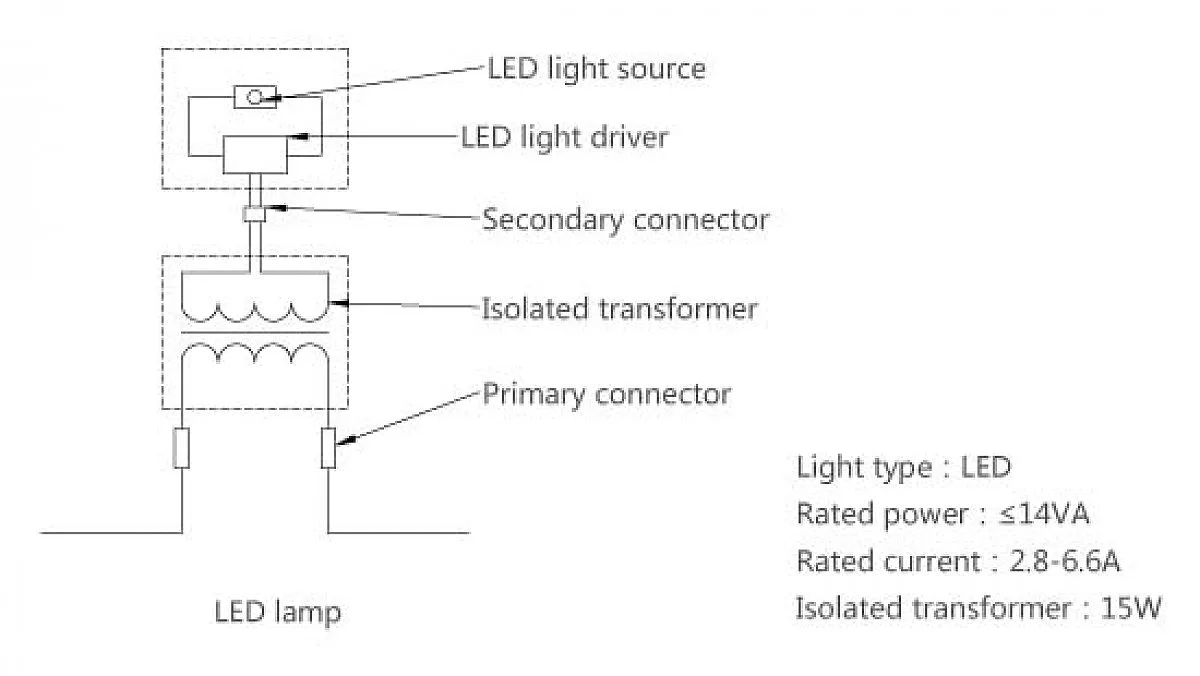

Seri devre armatürü tek başına çalışmaz: sabit akım regülatörü, her armatür için bir izolasyon trafosu ve montaj elemanıyla birlikte kurulur. Hepsini aynı teklifte isteyin.

SABİT AKIM REGÜLATÖRÜ CCR-2100 Sabit Akım Regülatörü (CCR2100-AES) Seçenekler
İZOLASYON TRAFOSU ITF İzolasyon Trafoları Seçenekler
BU ARMATÜR
APPS-12-LED Gömülü Yaklaşma Merkez Hattı Armatürü (LED)
MONTAJ KAZANI SB-08 Armatür Montaj Kazanı (8 inç) Seçenekler

Trafo ve montaj adetleri armatür adedine eşitlenir; hepsini teklif listesinde değiştirebilirsiniz.

Sahadaki yeri

Yaklaşma merkez hattı
Pist ekseninin uzantısında, eşikten 900 metreye kadar dizilen beyaz barretler. Pilot pisti görmeden hattı yakalar.
Yaklaşma crossbar
Eşikten 300 metre önce, merkez hattı dik kesen ışık dizisi; kanatların yataylığını ve kalan mesafeyi gösterir.
