END-08

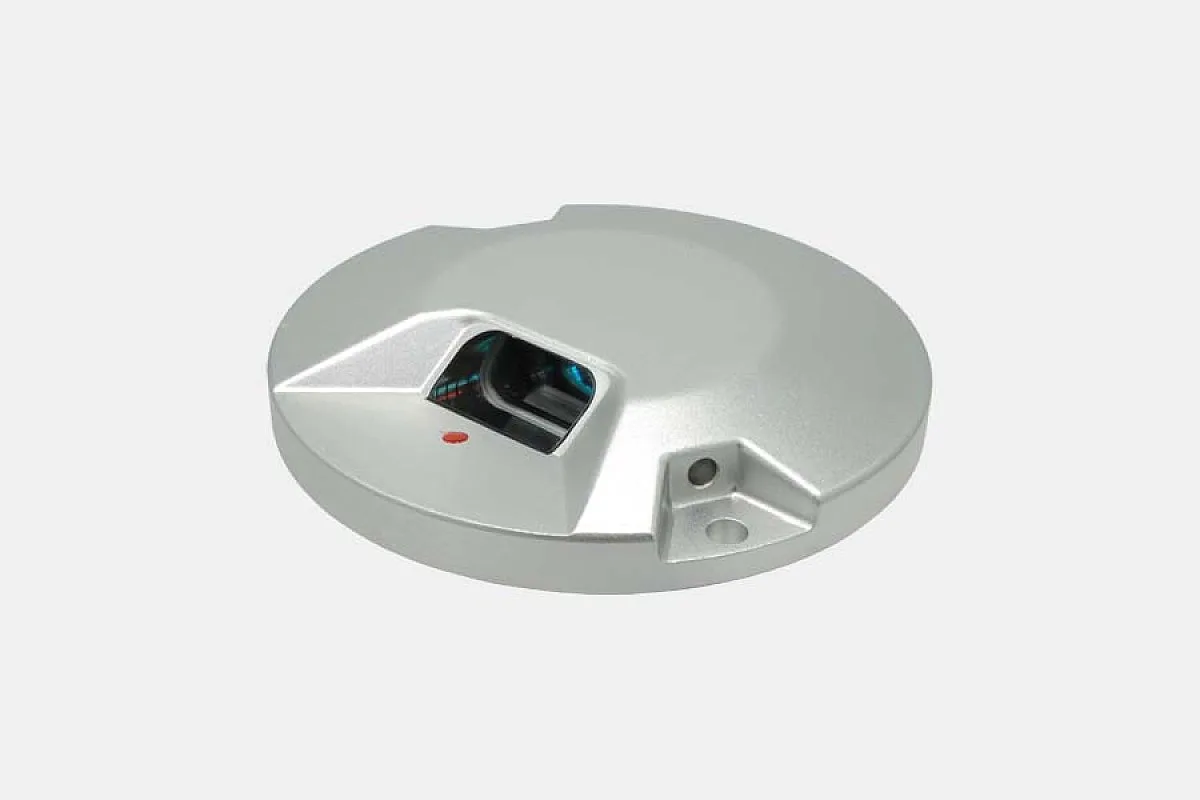

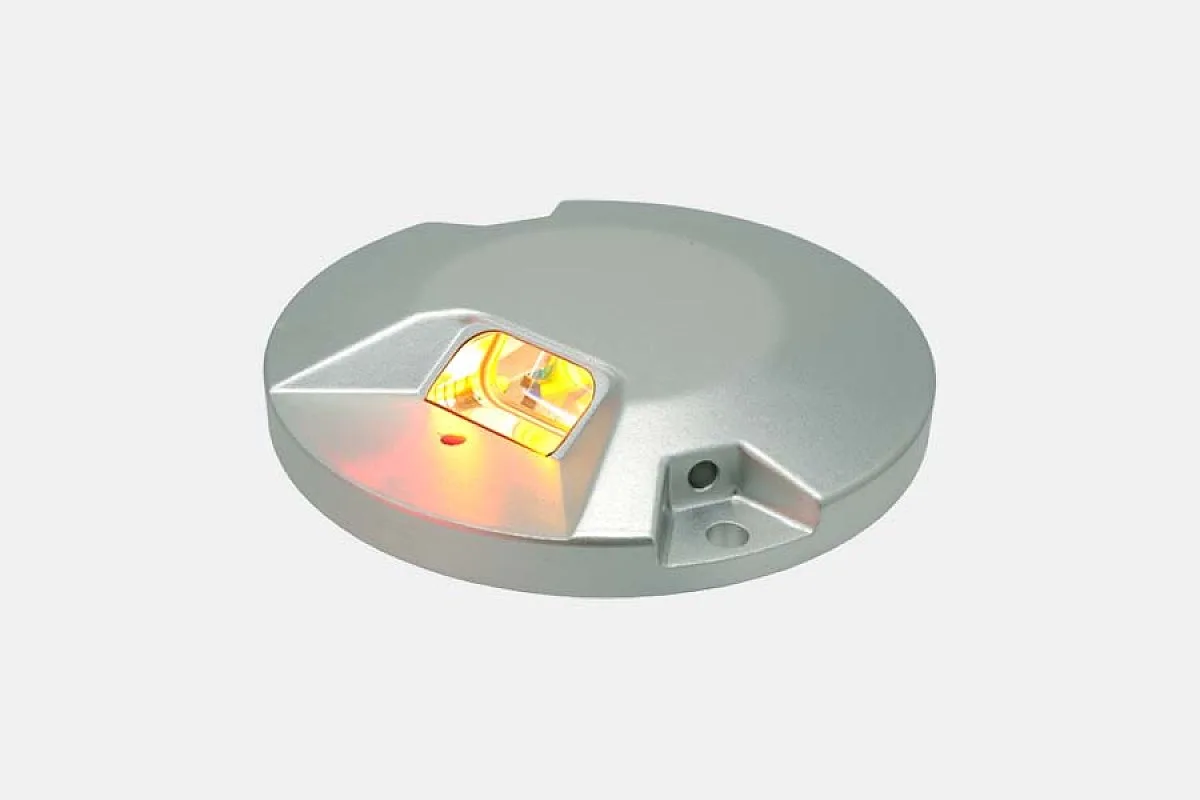

Gömülü Pist Sonu Armatürü

CAT I, II ve III kategorisi havalimanları için gömülü pist sonu armatürü. ICAO Şekil A2-8 ile uyumludur.

AIRSAFE · END-08 Kırmızı

AKIM: 2.8–6.6AU
GÜÇ: 1 × 105 W
ICAO: Ek 14 A2-8
FAA: L-850D

Halojen
Gömülü
Pist sonu
ICAO
FAA
EASA
STANAG

Veri föyü

Teknik özellikler

Gömülü Pist Sonu Armatürü (8 inç)

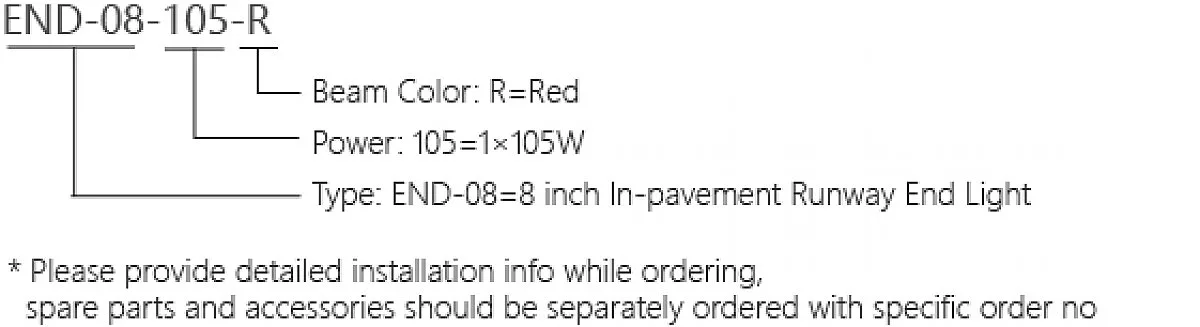

Ürün Modeli: END-08Gömülü, Tek Yönlü, kırmızı
Işık kaynağı: halojen lamba
Anma gücü: 1 × 105W
Anma akımı: 2.8 ~ 6.6AU
Uygulama: Kategori I, II, III havalimanları pist sonu armatürü
Anma gücünde ışık kaynağı ömrü (en az): 1000 saat

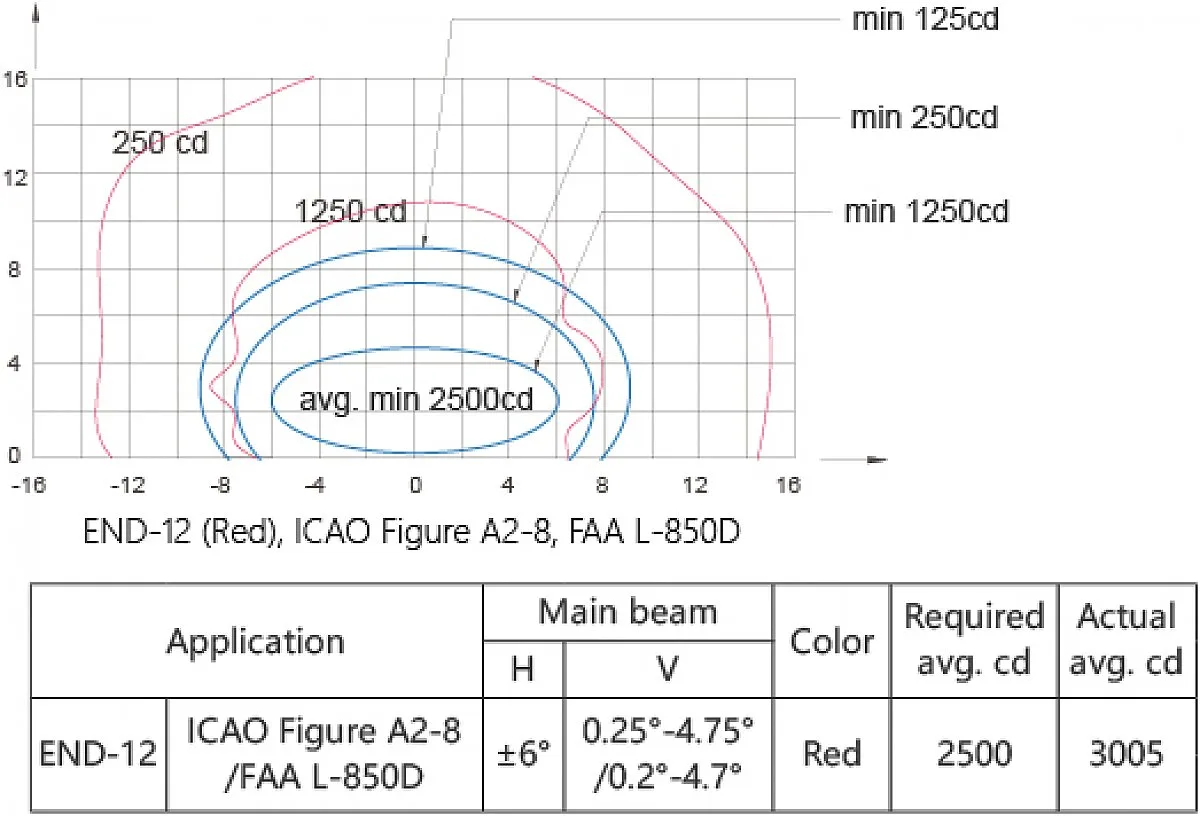

ICAO: Ek 14 A2-8
FAA: L-850D

Standartlar ve uygunluk

CAACAC-137-CA-2015-03
SAC: GB/T 7256
ICAOAnnex 14, Volume 1
IECTS 61827
FAAAC 150/5345-46
NATOSTANAG 3316
EASACS-ADR-DSN
STANAG3316
AENAPPT-010_03-12

Açıklama ve çizimler

Özellikler

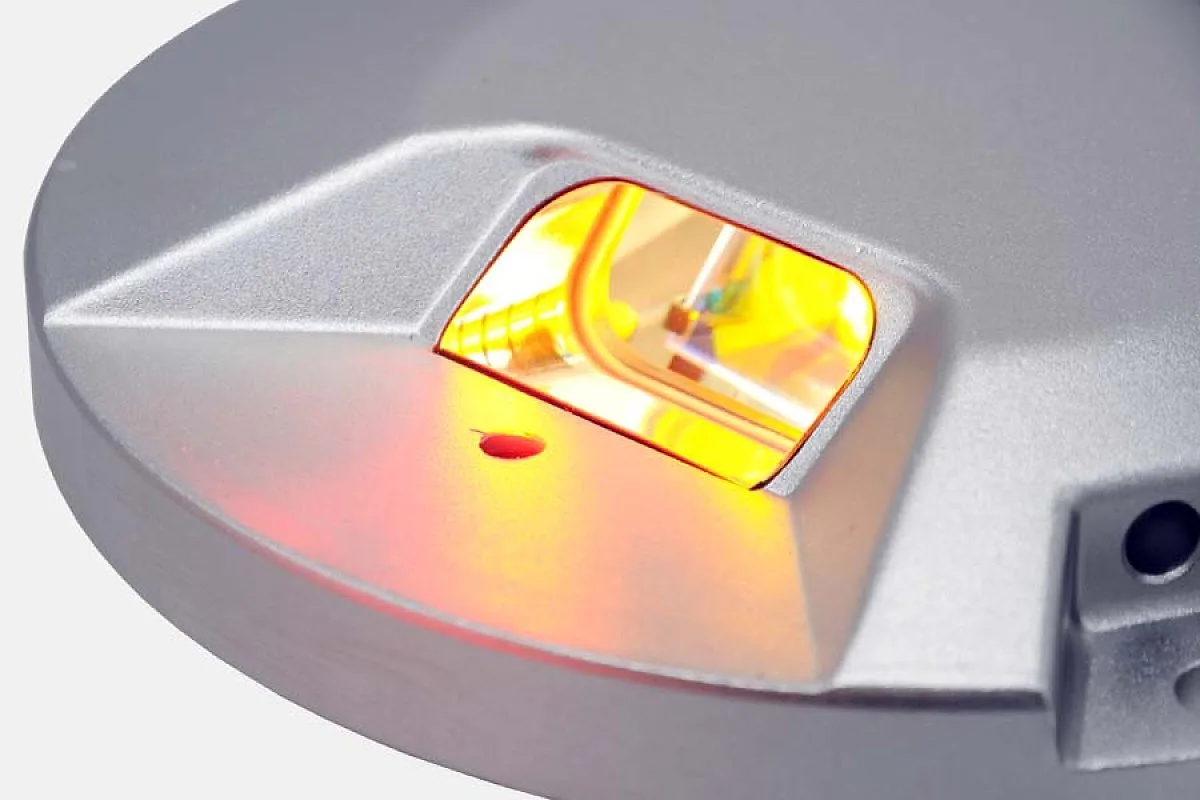

Mükemmel optik performans sağlamak için tescilli prizma yapısı tasarımı ve üretim süreci
Ampulü ve optik bileşenleri değiştirirken yeniden kalibre edilmeye gerek kalmadan kendi kendini hizalayan optik bileşen
Su birikmesini önlemek ve yüksek ışık verimliliği sağlamak için düz ışık yüzeyli üst kapak
Üstün mekanik ve taşıma kapasitesine ve darbeye dayanıklılık özelliğine sahip, eşit mukavemetli tasarıma ve dövme gövdeli üst kapak
Uçak lastiklerinin hasar görmesini önlemek için pürüzsüz ve şık üst kapak İyi ısı dağılımı sağlayan yüksek iletken alüminyum alaşımdan yapılmış aydınlatma armatürü
Ampulün ömrünü etkili bir şekilde uzatmak için sabit montajlı süspansiyon tasarımı
Özel anodik oksidasyon işlemi ile korozyona dayanıklı alüminyum alaşımdan yapılmış ana yapı, tüm bağlantı elemanları zorlu ortam uygulamalarına uygun paslanmaz çelikten yapılmıştır
Tüm boyutsal kalite ve hassasiyeti sağlamak için yüksek hassasiyetli parça ve bileşenlerin işlenmesi
138 kPa'ya kadar iç basınca veya uçakların optik pencere üzerindeki etkisinden kaynaklanan su basıncına dayanabilen IP68 sınıfı
Çift yönlü armatürde iki yönün ayrı ayrı ve akıllı devre kontrolüne izin veren isteğe bağlı çift fiş

Broşür

END-08

Sertifikalar

ICAO CAAC

Sistemi tamamlayın

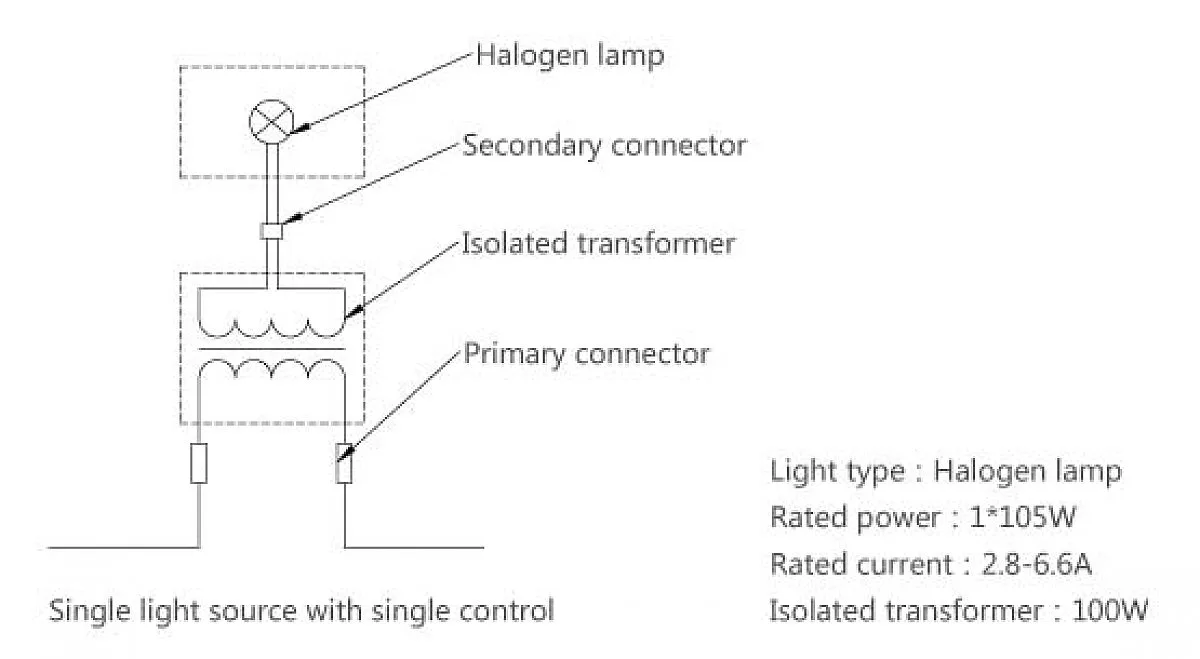

Seri devre armatürü tek başına çalışmaz: sabit akım regülatörü, her armatür için bir izolasyon trafosu ve montaj elemanıyla birlikte kurulur. Hepsini aynı teklifte isteyin.
