EUL-THW-LED

Yerüstü Pist Eşiği Kanat Armatürü (LED)

CAT I, II ve III kategorisi havalimanları için LED yükseltilmiş pist eşik kanat (wing-bar) armatürü. ICAO Şekil A2-4 ile uyumludur.

AIRSAFE · EUL-THW-LED Yeşil

AKIM: 2.8–6.6 A
GÜÇ: 36 VA
ICAO: Annex 14 A2-4
KORUMA: IP65

LED
Yükseltilmiş
Eşik kanatları
Pist eşiği
ICAO
FAA
EASA
STANAG

Veri föyü

Teknik özellikler

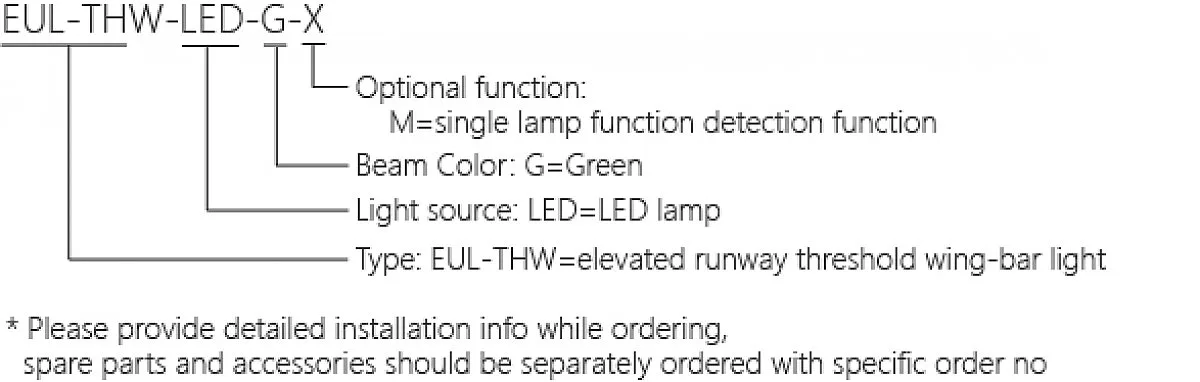

Ürün Modeli: EUL-THW-LED
Tip: Yükseltilmiş, Tek yönlü, yeşil
Işık kaynağı: LED
Anma gücü: 36VA
Anma akımı: 2.8 ~ 6.6A
Uygulama: Kategori I, II, III, havalimanları pist eşiği kanat armatürü
Anma gücünde ışık kaynağı ömrü (en az): 50000 saat

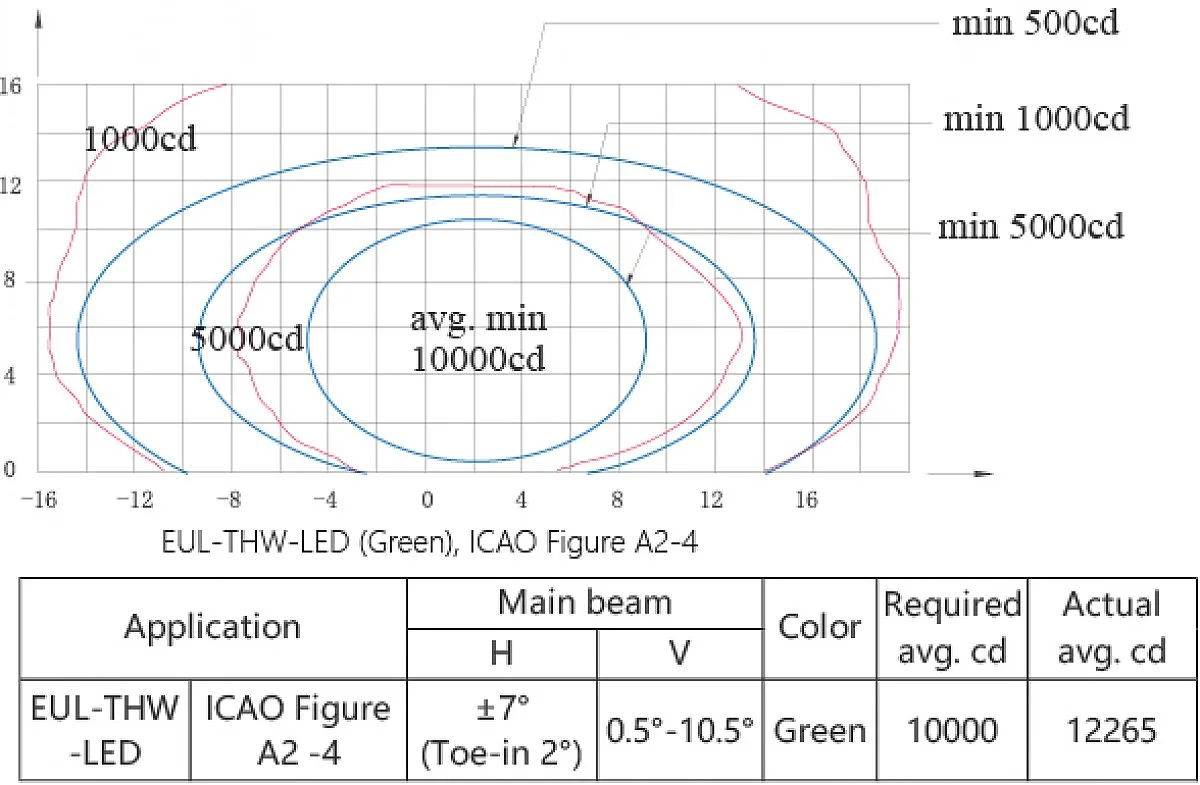

ICAO: Annex 14 A2-4

Standartlar ve uygunluk

CAACAC-137-CA-2015-01 & 03
SAC: GB/T 7256
ICAOAnnex 14，Volume I
IECTS 61827
FAAAC 150/5345-46 & EB NO.67
NATOSTANAG 3316
FAAAC 150/5345-46
EASACS-ADR-DSN.
STANAG3316
AENAPPT-015_06-12

Açıklama ve çizimler

Özellikler

LED, büyük ekonomik fayda sağlayan uzun ömürlü, etkili enerji tasarrufu, bakım gerektirmeyen özellikleriyle öne çıkar
Cam kısmen örtüldüğünde bile tam ışık noktası sağlamak için tescilli optik tasarım
Üstün renk tutarlılığı sağlamak için sıkı LED renk yönetimi
FAA standartlarına uygun halojen lamba armatürü ile tutarlı karartma eğrisi
Armatürün güvenilirliğini ve hizmet ömrünü büyük ölçüde artıran tescilli sürücü devresi ve termal yönetim çözümü
Şebeke parazitini en aza indiren 0.9'un üzerinde güç faktörü
LED arızalandığında armatürün halojen lamba gibi açık devre vermesini sağlayan isteğe bağlı tek lamba arıza algılama işlevi
Rüzgâra bakan yüzeyi küçük, fırtınaya dayanıklı, kompakt ve estetik yapı
Ana gövde, korozyon önleyici yüzey işlemeli alüminyum alaşımdan yapılmıştır, tüm bağlantı elemanları çeşitli zorlu ortam uygulamalarına uygun paslanmaz çelikten yapılmıştır
Tüm boyutsal kalite ve doğruluğu sağlamak için yüksek hassasiyetli parça ve bileşenlerin işlenmesi
FAA standartlarına uygun, iyi stabilite ve güvenilirlik sağlayan hassas işleme ile dövme kırılabilir cihaz
IP65 koruma sınıfı armatürün içini toza karşı korur
Armatür bir veya iki inç uzatma direği, uygun kurulum, sağlamlık ve güvenilirlik ile bağlanabilir
Kalibratör, uygun ve hassas kurulum ve kalibrasyon ile doğrudan gövdeye monte edilebilir
Değiştirilebilir, modüler tasarımlı bileşenler, stok ihtiyacını azaltan her türlü yükseltilmiş tek yönlü ışıklar (LED tipi) için uygundur.

Broşür

EUL-THW-LED

Sertifikalar

ICAO

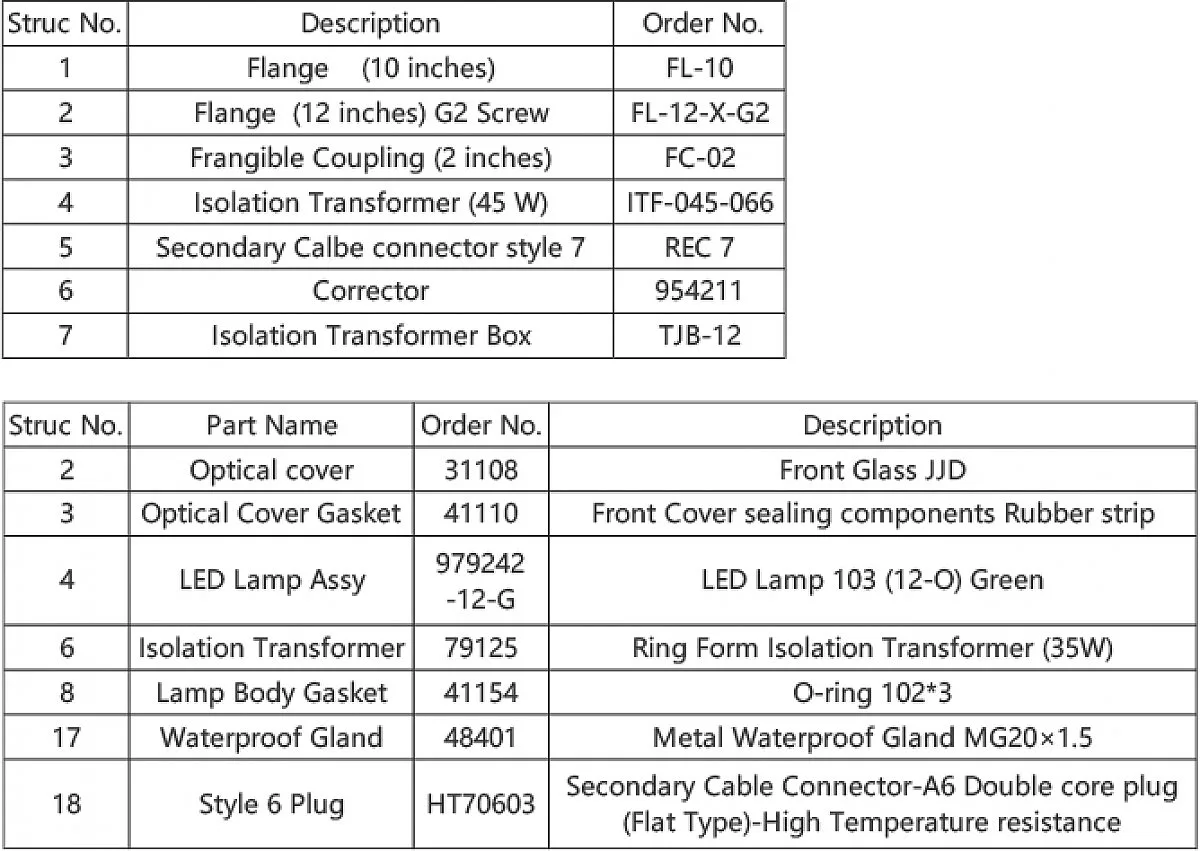

Sistemi tamamlayın

Seri devre armatürü tek başına çalışmaz: sabit akım regülatörü, her armatür için bir izolasyon trafosu ve montaj elemanıyla birlikte kurulur. Hepsini aynı teklifte isteyin.

SABİT AKIM REGÜLATÖRÜ CCR-2100 Sabit Akım Regülatörü (CCR2100-AES) Seçenekler
İZOLASYON TRAFOSU ITF İzolasyon Trafoları Seçenekler
BU ARMATÜR
EUL-THW-LED Yerüstü Pist Eşiği Kanat Armatürü (LED)
KIRILABİLİR MONTAJ Frangible Couplings Kırılabilir Kapling Seçenekler

Trafo ve montaj adetleri armatür adedine eşitlenir; hepsini teklif listesinde değiştirebilirsiniz.

Sahadaki yeri

Eşik kanatları
Eşiğin iki yanında pist dışına taşan yeşil ışık grupları; eşiği uzaktan belirginleştirir.
Pist eşiği
Pistin başladığı çizgi boyunca yeşil ışıklar. Pilot için “pist burada başlıyor” demektir.
