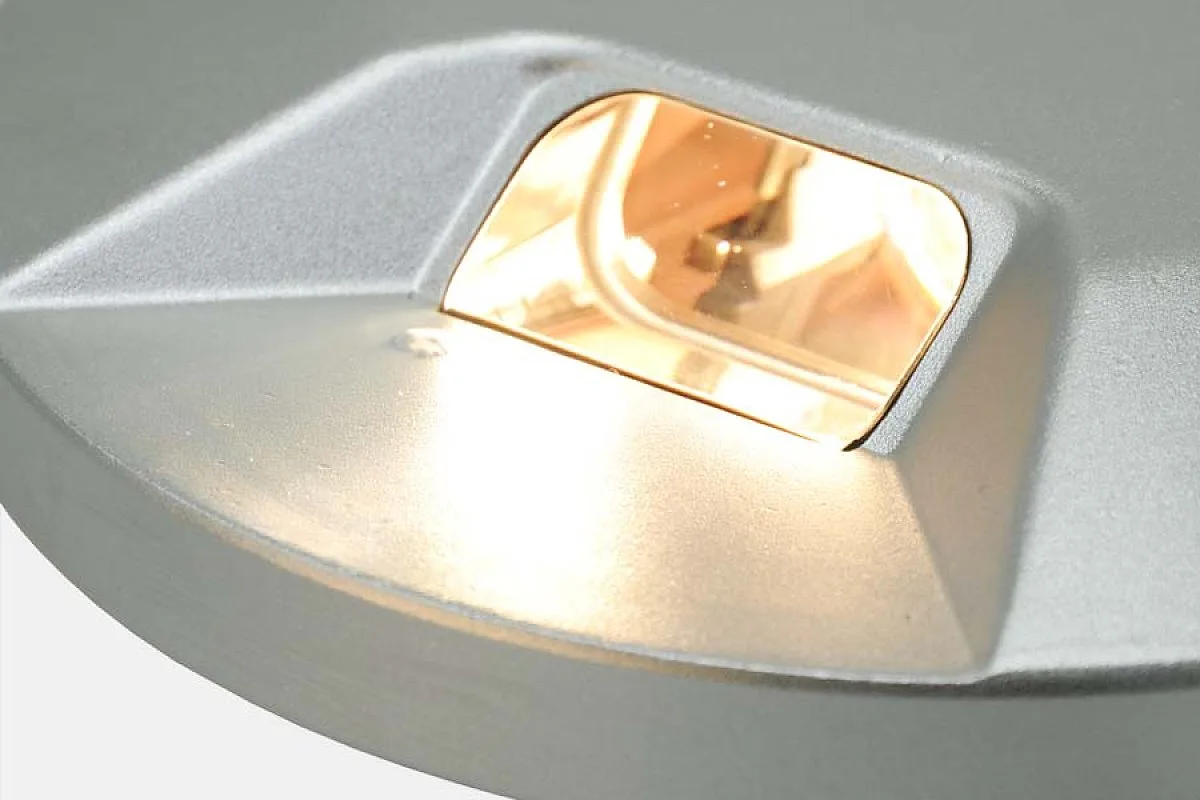

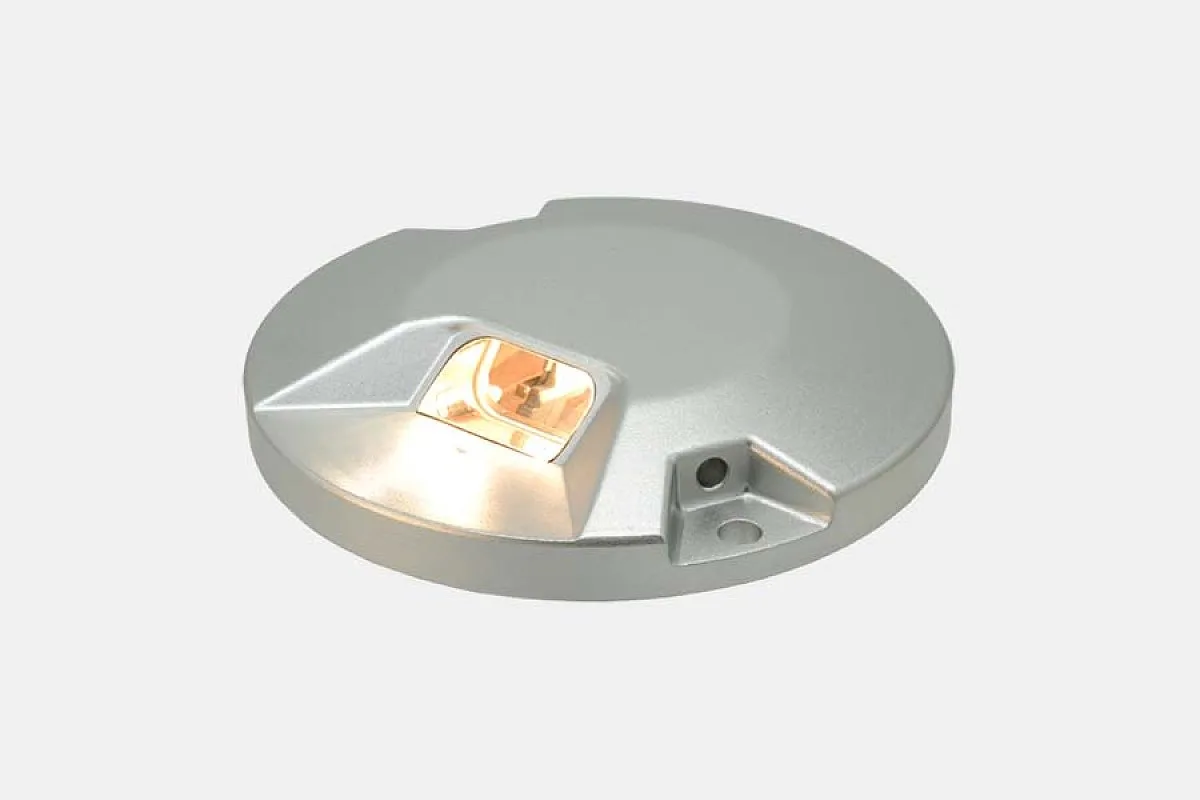

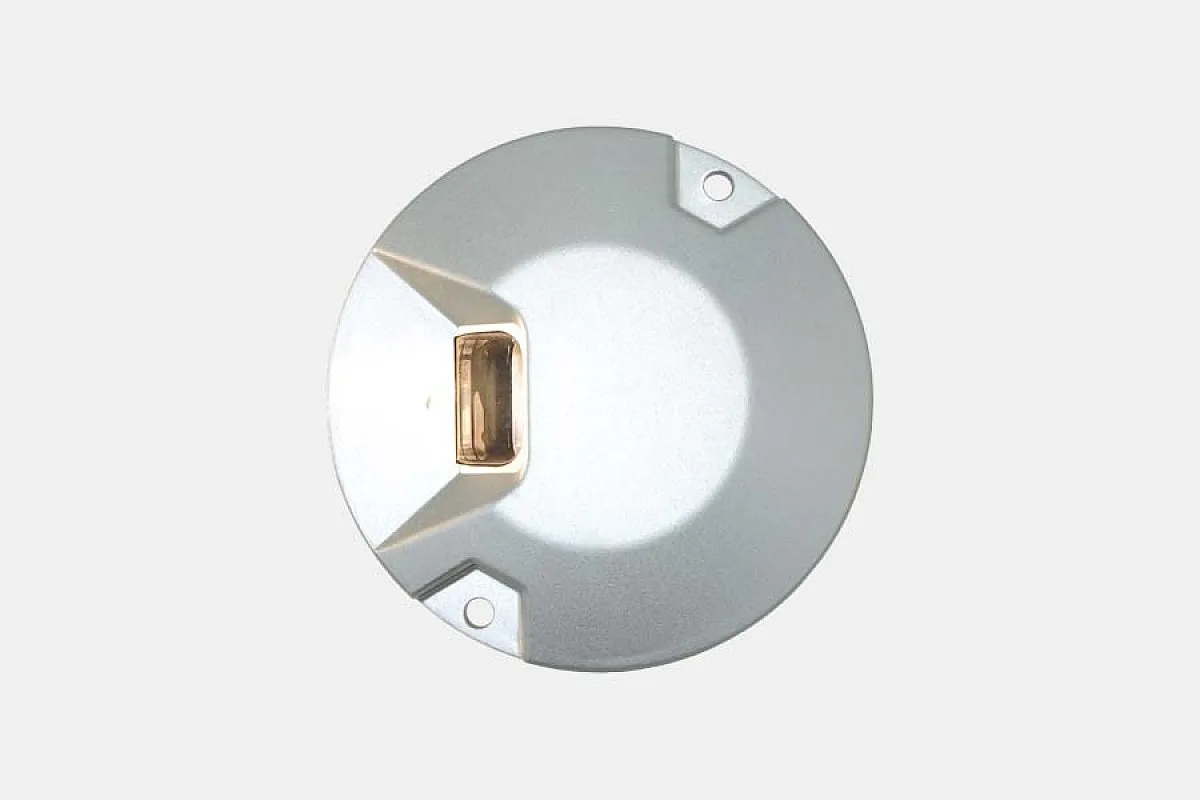

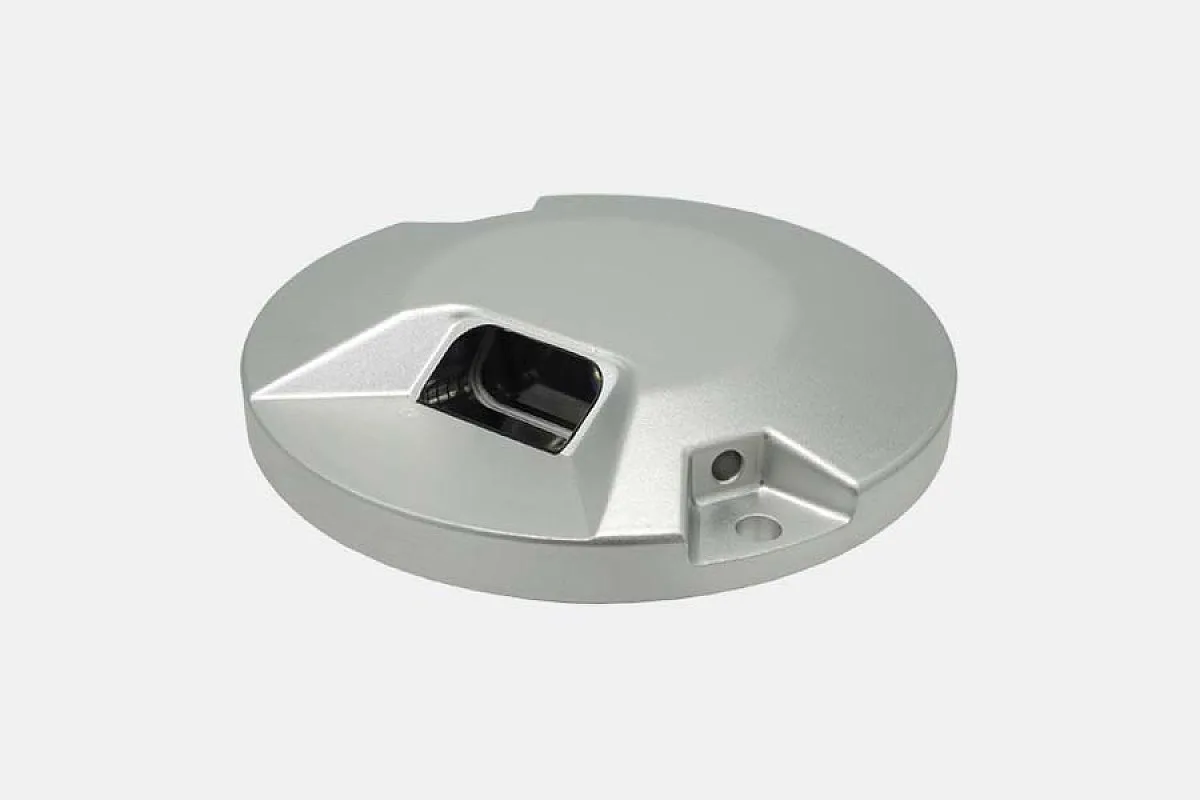

TDZ-08

Tekerlek Temas Bölgesi Armatürü

CAT I, II ve III kategorisi havalimanları için gömülü tekerlek temas bölgesi (TDZ) armatürü. ICAO Şekil A2-5 ile uyumludur.

AIRSAFE · TDZ-08 Beyaz

AKIM: 2.8–6.6 A
GÜÇ: 1 × 48 W
ICAO: Ek 14 A2-5
FAA: L-850B

Halojen
Gömülü
Teker koyma bölgesi
FAA
ICAO
EASA
STANAG

Veri föyü

Teknik özellikler

Ürün Modeli: TDZ-08
Tip: Gömülü, Tek yönlü, beyaz
Işık kaynağı: halojen lamba
Anma gücü: 1 × 48W
Anma akımı: 2.8 ~ 6.6A
Uygulama: Kategori I, II, III, havalimanları pist temas bölgesi armatürü
Anma gücünde ışık kaynağı ömrü (en az): 1000 saat

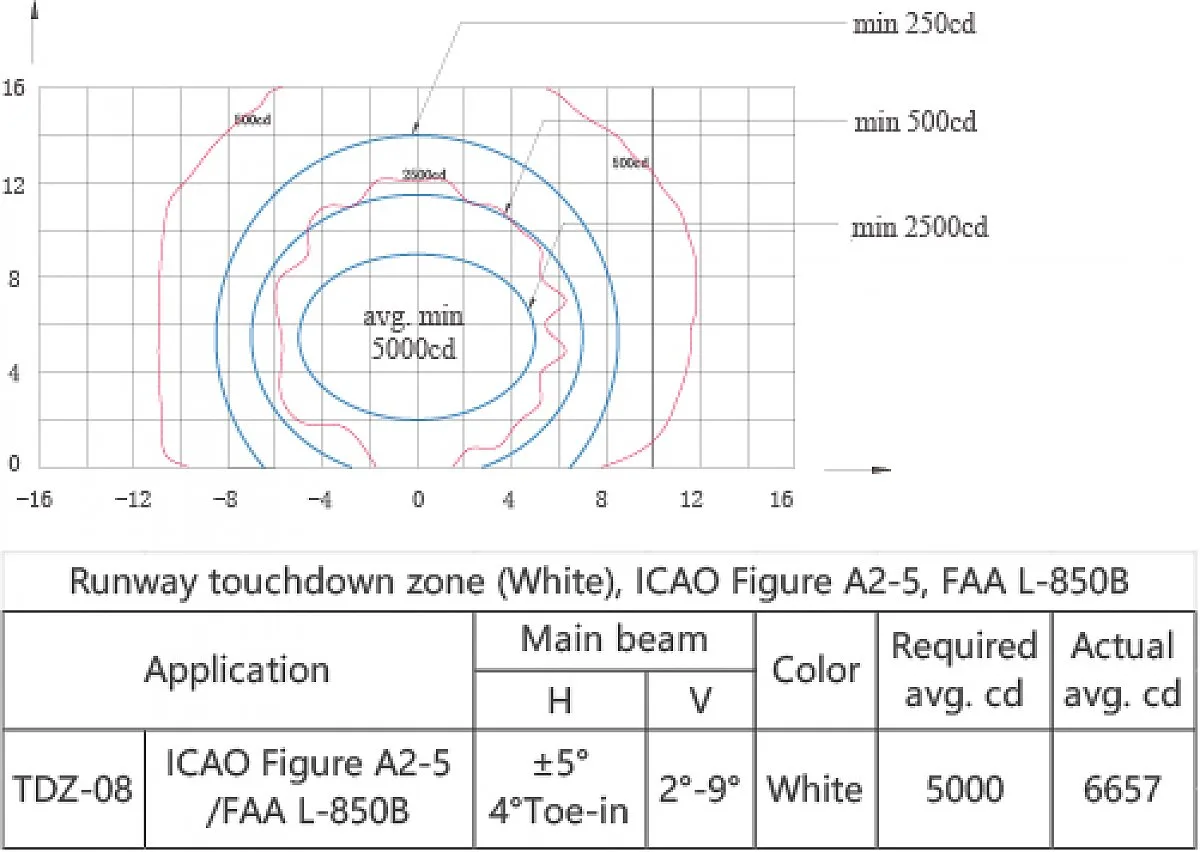

ICAO: Ek 14 A2-5
FAA: L-850B

Standartlar ve uygunluk

CAACAC-137-CA-2015-03
SAC: GB/T 7256
CAO: Annex 14, Volume 1
IECTS 61827
FAAAC 150/5345-46
NATOSTANAG 3316
ICAOAnnex.14 Vol.1
EASACS-ADR-DSN
STANAG3316
AENAPPT-012_03-12

Açıklama ve çizimler

Özellikler

Mükemmel optik performans sağlamak için tescilli prizma yapısı tasarımı ve üretim süreci
Ampulü ve optik bileşenleri değiştirirken yeniden kalibre edilmeye gerek kalmadan kendi kendini hizalayan optik bileşen
Su birikmesini önlemek ve yüksek ışık verimliliği sağlamak için düz ışık yüzeyli üst kapak
Üstün mekanik ve taşıma kapasitesine ve darbeye dayanıklılık özelliğine sahip, eşit mukavemetli tasarıma ve dövme gövdeli üst kapak
Uçak lastiklerinin hasar görmesini önlemek için pürüzsüz ve şık üst kapak İyi ısı dağılımı sağlayan yüksek iletken alüminyum alaşımdan yapılmış aydınlatma armatürü
Ampulün ömrünü etkili bir şekilde uzatmak için sabit montajlı süspansiyon tasarımı
Özel anodik oksidasyon işlemi ile korozyona dayanıklı alüminyum alaşımdan yapılmış ana yapı, tüm bağlantı elemanları zorlu ortam uygulamalarına uygun paslanmaz çelikten yapılmıştır
Tüm boyutsal kaliteyi ve hassasiyeti sağlamak için yüksek hassasiyetli parça ve bileşenlerin işlenmesi
138 kPa'ya kadar iç basınca veya uçakların optik pencere üzerindeki etkisinden kaynaklanan su basıncına dayanabilen IP68 sınıfı
Çift yönlü armatürde iki yönün ayrı ayrı ve akıllı devre kontrolüne izin veren isteğe bağlı çift fiş

Broşür

TDZ-08

Sertifikalar

ICAO FAA CAAC

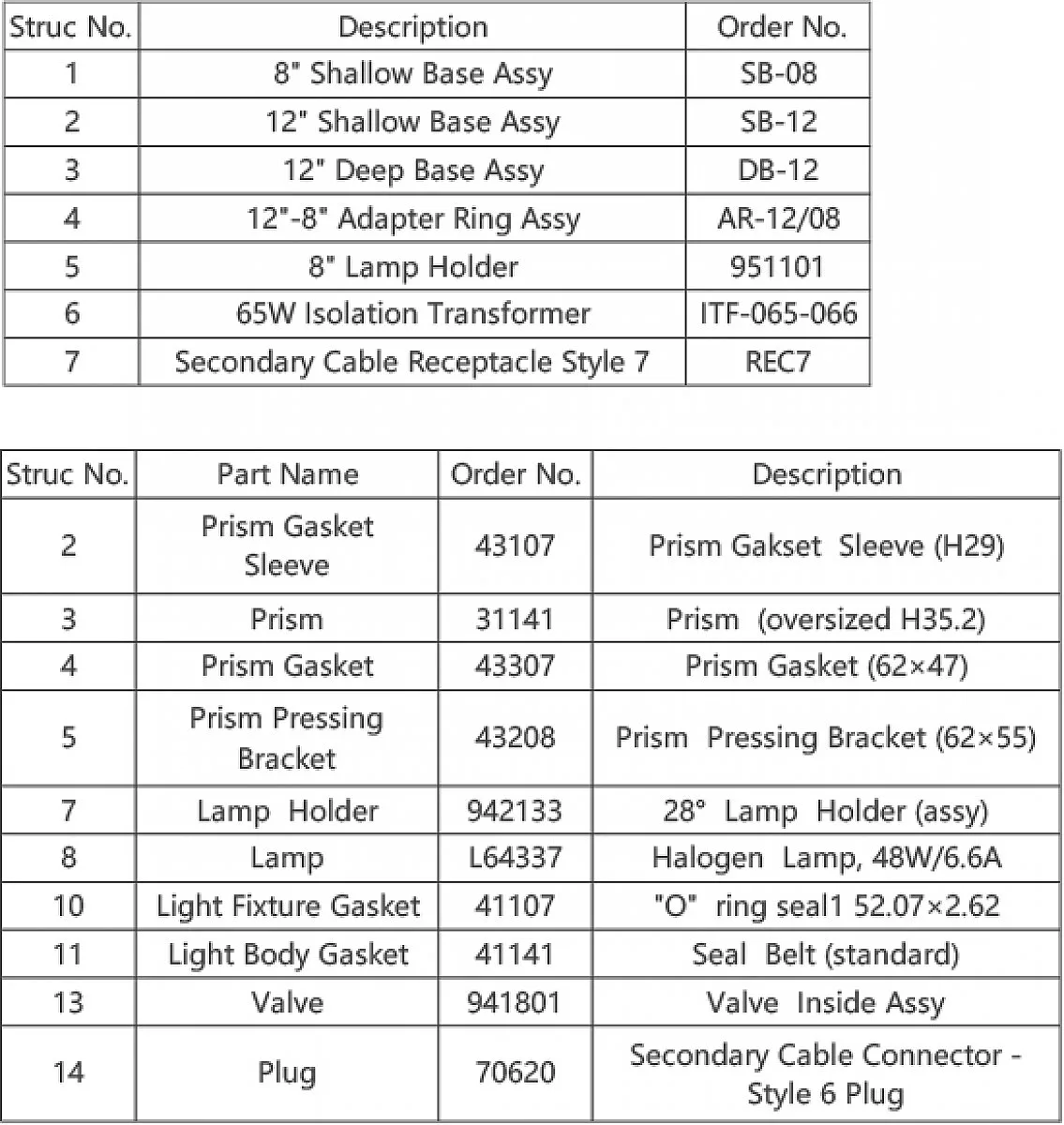

Sistemi tamamlayın

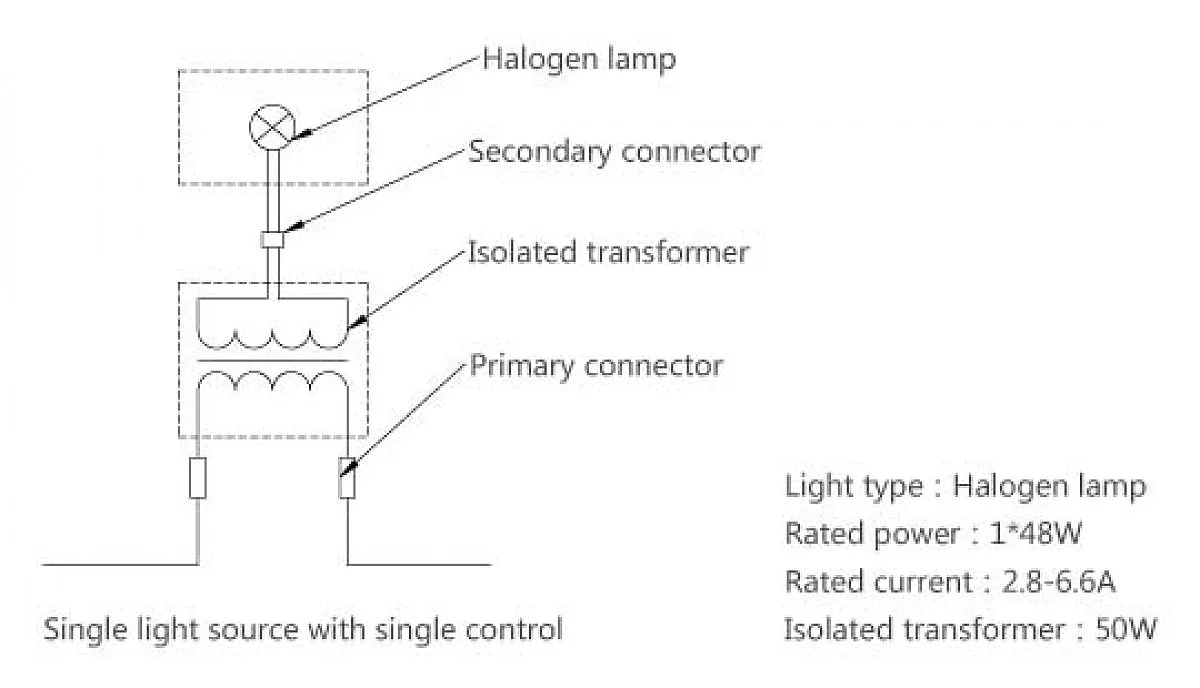

Seri devre armatürü tek başına çalışmaz: sabit akım regülatörü, her armatür için bir izolasyon trafosu ve montaj elemanıyla birlikte kurulur. Hepsini aynı teklifte isteyin.
