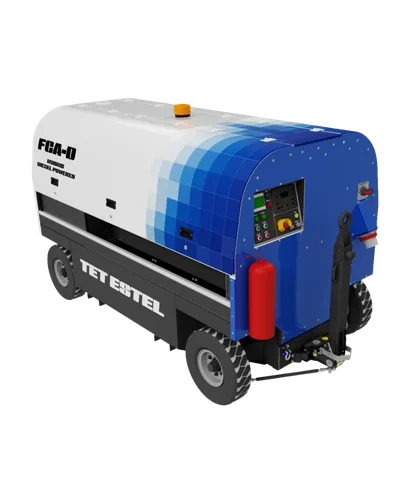

FCA-90 & 180

AR-1x600D Dizel Yer Güç Ünitesi (DGPU), 400 Hz

DGPU; uçuş hazırlığı ve bakım sırasında uçak sistemlerini beslemek ve uçak motorlarını çalıştırmak için tasarlanmıştır.

Apron pit / yer enerjisi

Veri föyü

Standartlar ve uygunluk

DFS 400:1997 Specifications for 400 Hz aircraft power
ISO6858:2017 Aircraft. Ground support electrical supplies. General requirements.
BS 2G 219:1983 Specification for general requirements for ground support electrical supplies for aircraft.
MIL 704E:1991 Aircraft electric power characteristics.
EN61000 6 2:2019 Electromagnetic compatibility. Generic immunity standard.
EN61000 6 4:2019 Electromagnetic compatibility. Generic emission standard.
EN2282:2000 Characteristics of aircraft electrical supplies.
SAE ARP 5015:1996 Ground equipment 400 Hz ground power perfomance requiriments.
EN62040 1 1 General & safety requirement.
EN61558 2 6:2009 General & safety requirement.

Açıklama ve çizimler

FCA-90 ve FCA-180, uçuş hazırlığı, bakım ve motor çalıştırma sırasında uçak sistemlerini beslemek için tasarlanmış dizel yer güç üniteleridir (DGPU). Her ünite iki çıkış verir: FCA konvertör modülüyle 3×115/200 V, 400 Hz AC ve AR-1x600D doğrultucu modülüyle 600 A'e kadar sürekli 28 VDC.

90 kVA ve 180 kVA olmak üzere iki güçte sunulur; iki model de 6 silindirli turbo şarjlı Cummins dizel motorla çalışır ve dahili dizel jeneratörden ya da harici 3×400 V 50 Hz şebekeden beslenebilir. Kendi yürür mobil tasarımı 25 km/sa hıza ulaşır; toplam verim %95 ve üzeridir.
