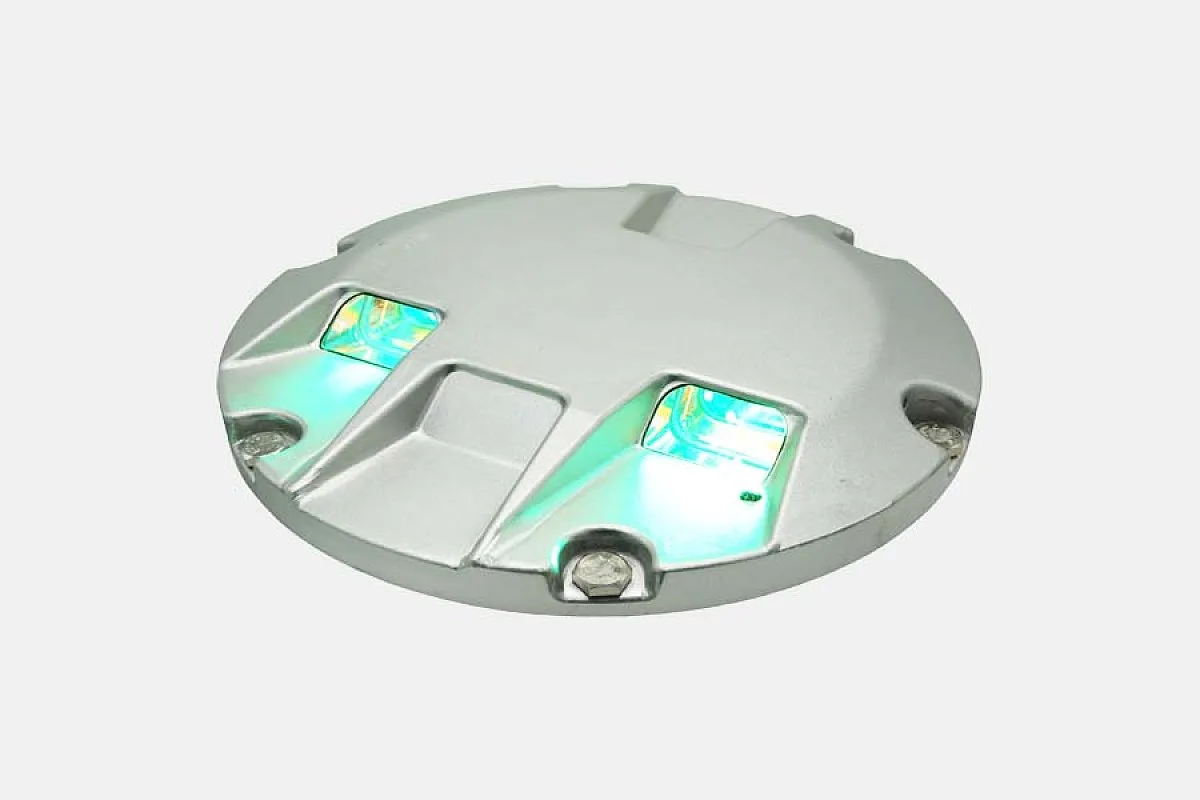

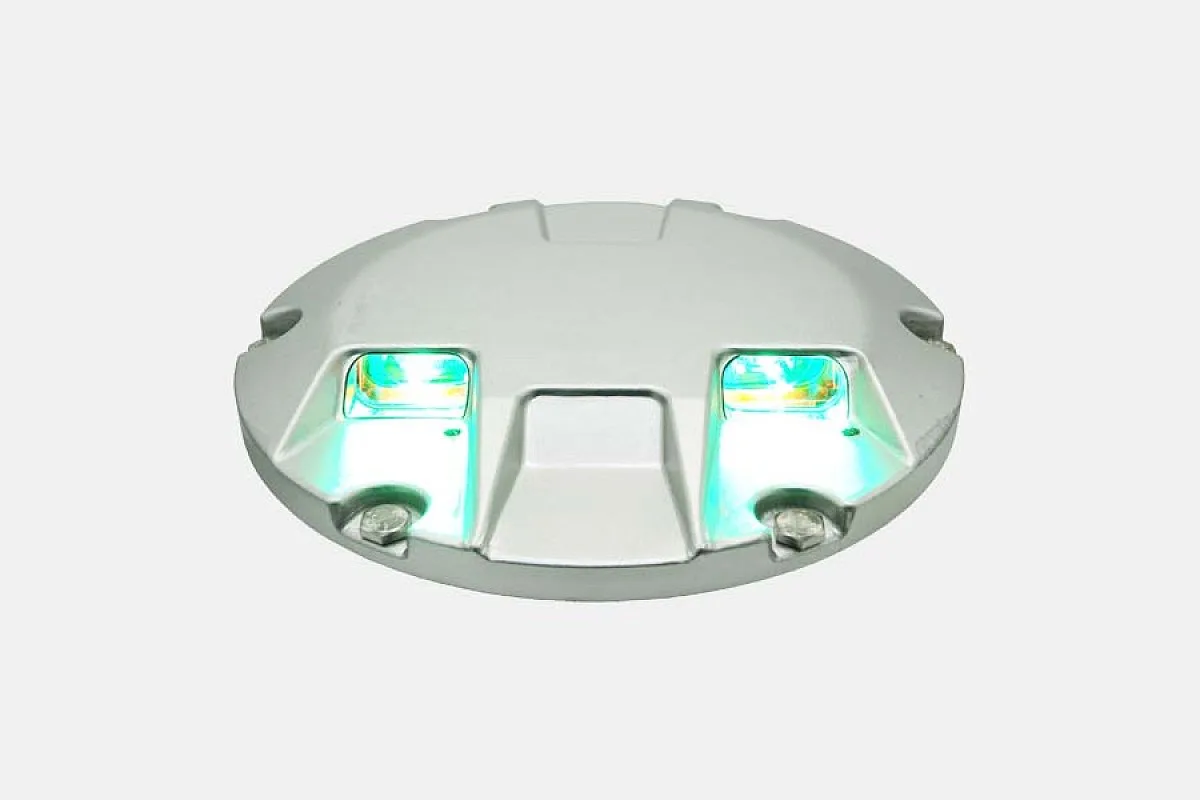

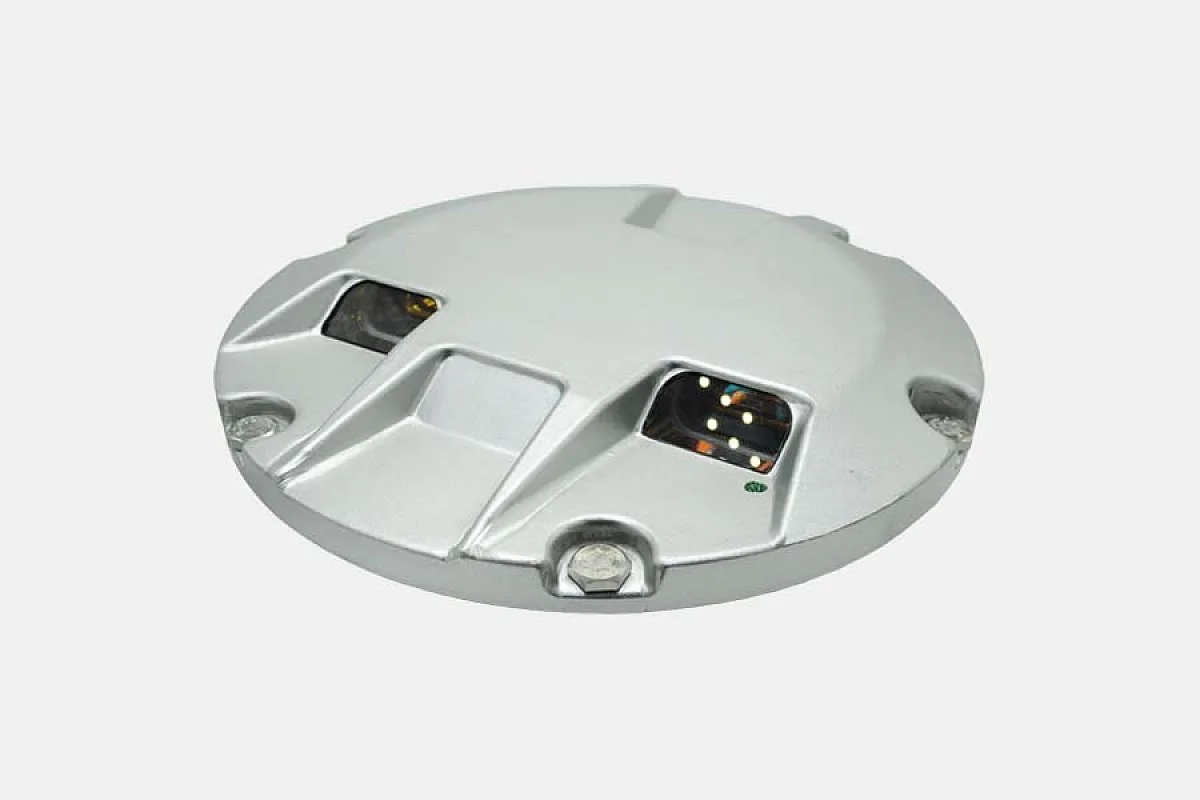

TAE-12

Gömülü Pist Eşik/Sonu Kombine Armatürü

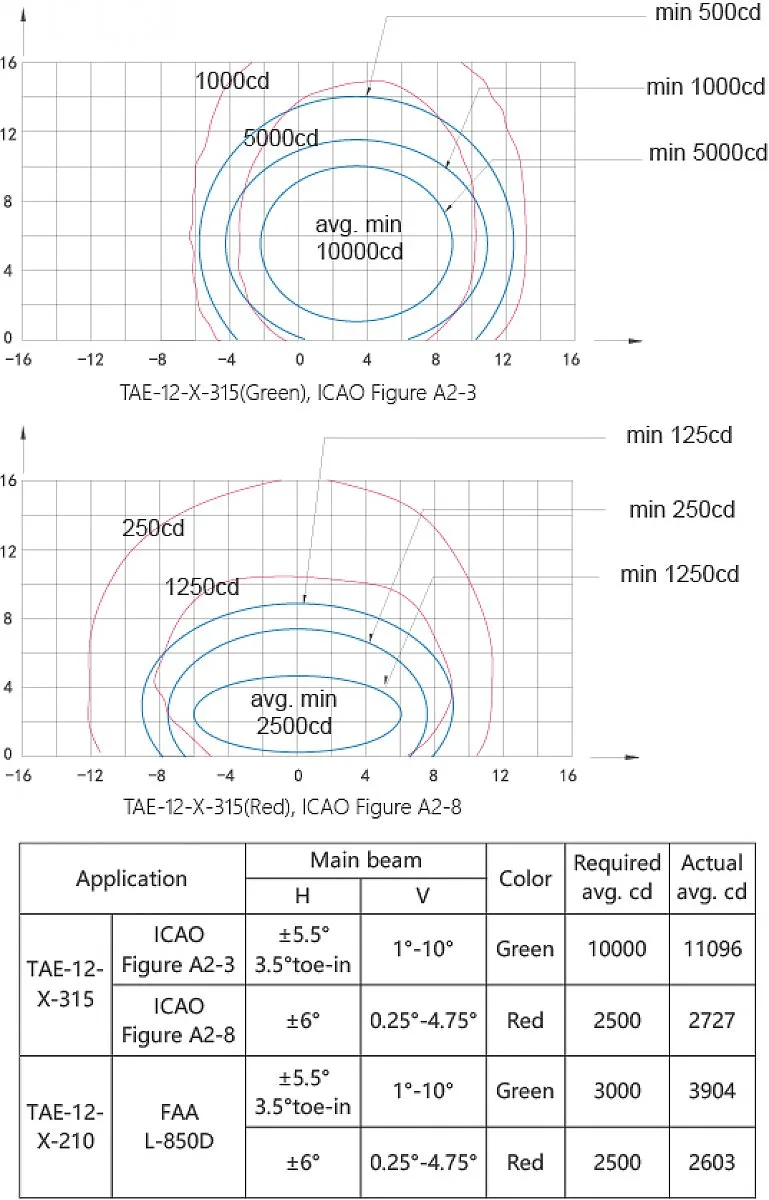

CAT I, II ve III kategorisi havalimanları için gömülü pist eşik/sonu armatürü. ICAO Şekil 2-3 ve A2-8 ile uyumludur.

AIRSAFE · TAE-12 Yeşil / Kırmızı

AKIM: 2.8–6.6 A
GÜÇ: 3 × 105 W
ICAO: Ek 14 A2-3 A2-8
FAA: L-850D L-850E

Halojen
Gömülü
Eşik / pist sonu
ICAO
FAA
EASA
STANAG

Veri föyü

Teknik özellikler

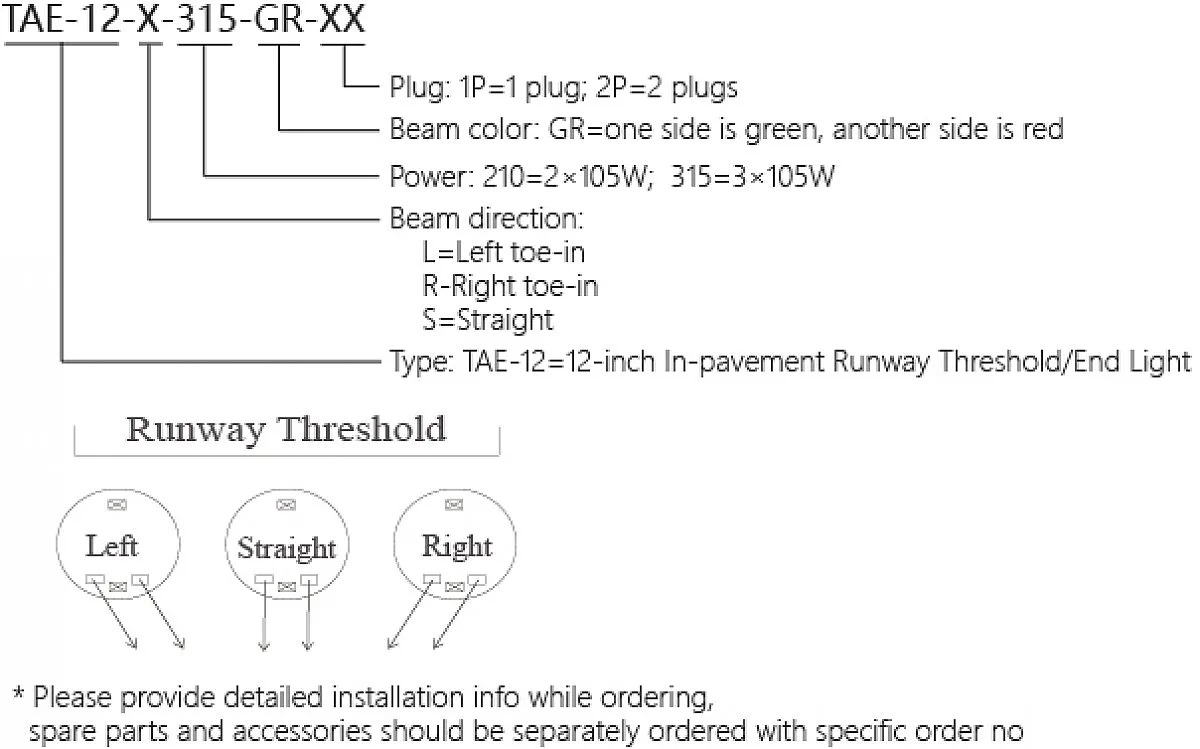

Ürün Modeli: TAE-12
Tip: Gömülü, Çift yönlü, yeşil / kırmızı
Işık kaynağı: halojen lamba
Anma gücü: 3 × 105W
Anma akımı: 2.8 ~ 6.6A
Uygulama: Kategori I, II, III, havalimanları pist eşik/sonu kombine armatürü
Anma gücünde ışık kaynağı ömrü (en az): 1000 saat
ICAO: Ek 14 A2-3 A2-8
FAA: L-850D L-850E

Standartlar ve uygunluk

CAACAC-137-CA-2015-03
SAC: GB/T 7256
ICAOAnnex 14, Volume 1
IECTS 61827
FAAAC 150/5345-46
NATOSTANAG 3316
EASACS-ADR-DSN
STANAG3316
AENAPPT-010_03-12

Açıklama ve çizimler

Özellikler

Mükemmel optik performans sağlamak için tescilli prizma yapısı tasarımı ve üretim süreci
Ampulü ve optik bileşenleri değiştirirken yeniden kalibre edilmeye gerek kalmadan kendi kendini hizalayan optik bileşen
İyi geçirgenlik, yüksek yapışma ve mükemmel termo stabilite özelliklerine sahip, gelişmiş kaplama prosesine sahip filtre
Su birikmesini önlemek ve yüksek ışık verimliliği sağlamak için düz ışık yüzeyli üst kapak
Üstün mekanik ve taşıma kapasitesine ve darbeye dayanıklılık özelliğine sahip, eşit mukavemetli tasarıma ve dövme gövdeli üst kapak
Uçak lastiklerine zarar vermemek için pürüzsüz ve şık üst kapak
İyi bir ısı dağılımı sağlayan yüksek iletken alüminyum alaşımdan yapılmış aydınlatma armatürü
Ampulün ömrünü etkili bir şekilde uzatmak için sabit montajlı süspansiyon tasarımı
Özel anodik oksidasyon işlemi ile korozyona dayanıklı alüminyum alaşımdan yapılmış ana yapı, tüm bağlantı elemanları zorlu ortam uygulamalarına uygun paslanmaz çelikten yapılmıştır
Tüm boyutsal kaliteyi ve hassasiyeti sağlamak için yüksek hassasiyetli parça ve bileşenlerin işlenmesi
138 kPa'ya kadar iç basınca veya uçakların optik pencere üzerindeki etkisinden kaynaklanan su basıncına dayanabilen IP68 sınıfı
Değiştirilebilir, modüler tasarımlı bileşenler, stok ihtiyacını azaltan her türlü 12 inçlik döşeme ışıklarına (halojen tipi) uygulanabilir.

Broşür

TAE-12

Sertifikalar

ICAO CAAC

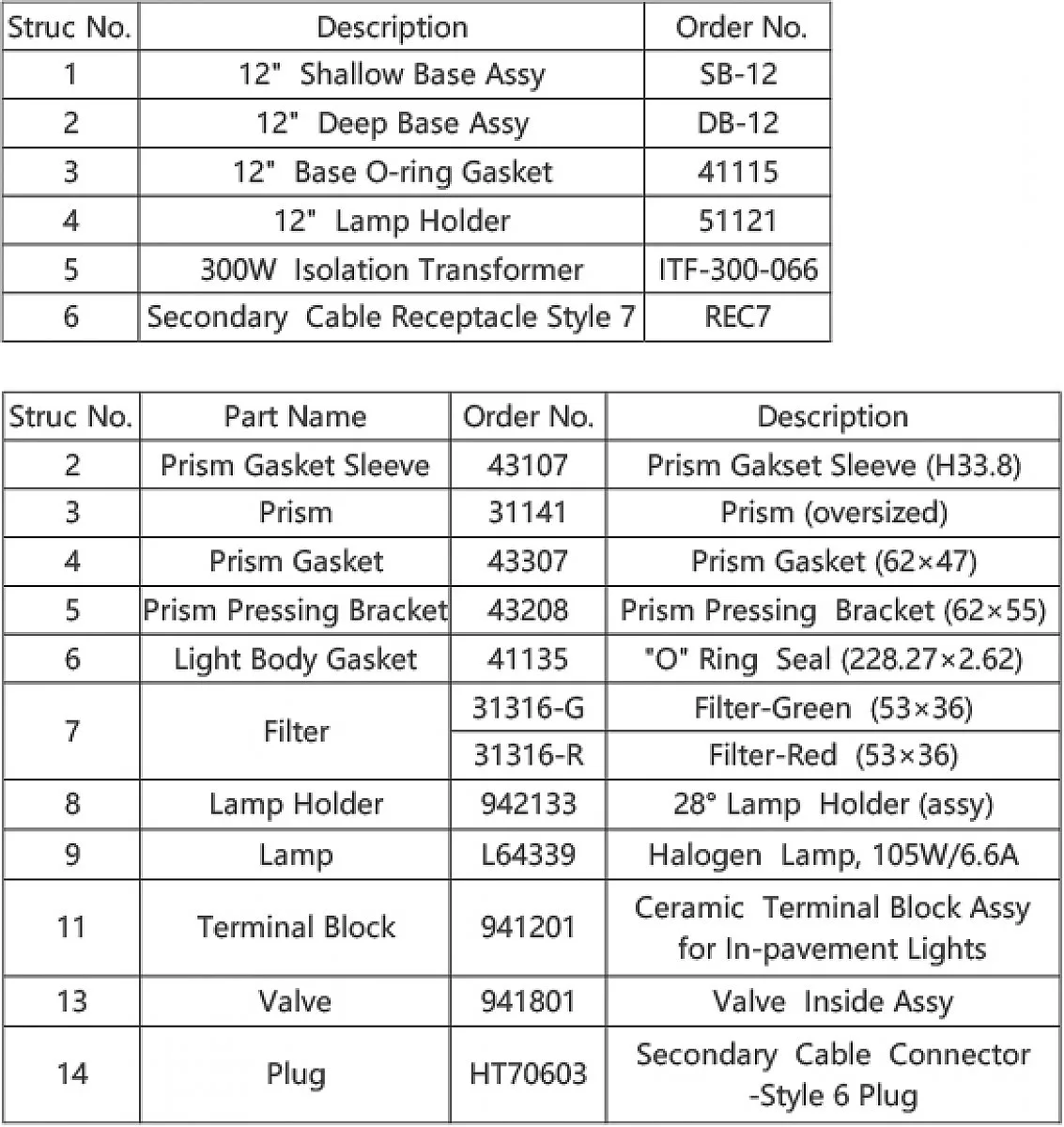

Sistemi tamamlayın

Seri devre armatürü tek başına çalışmaz: sabit akım regülatörü, her armatür için bir izolasyon trafosu ve montaj elemanıyla birlikte kurulur. Hepsini aynı teklifte isteyin.
