4412

Lattix® 4412

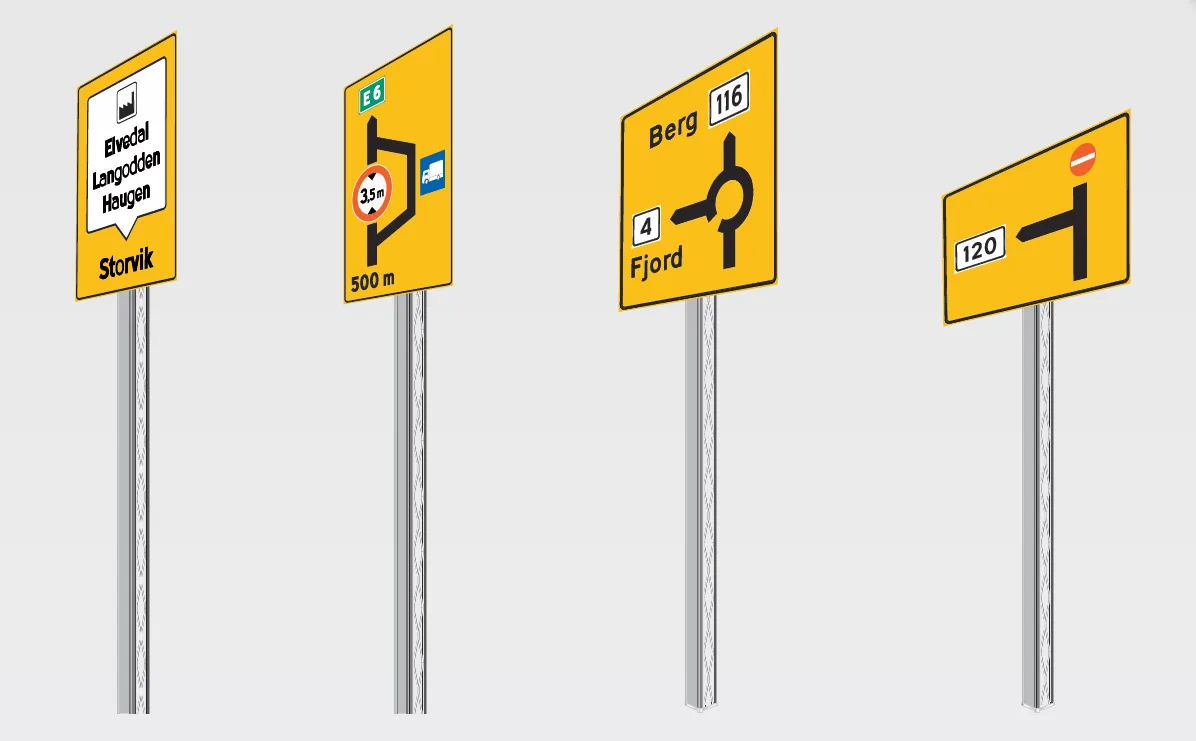

Küçük ve orta boy trafik levhaları ile değişken mesaj panoları için.

Standartlar ve uygunluk

EN12767

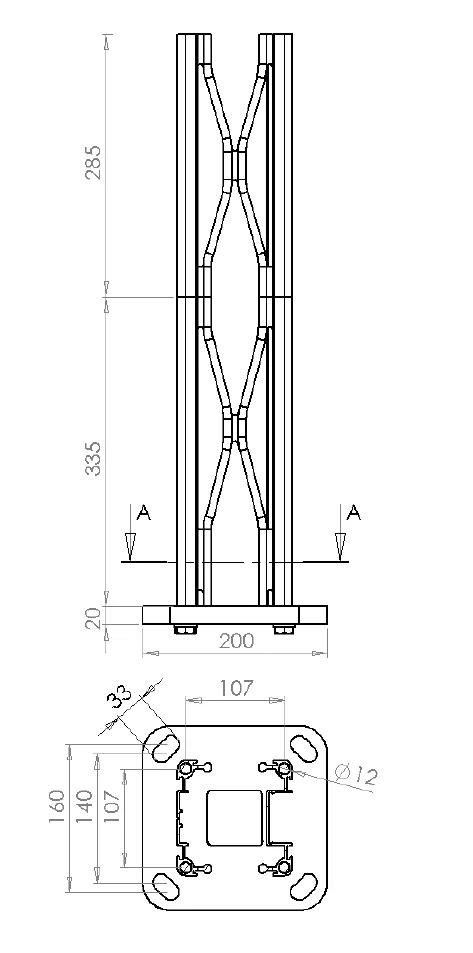

Açıklama ve çizimler

Küçük ve orta boy trafik levhaları ile değişken mesaj panoları için.

Ürün özellikleri

Araç çarpmasında performans (pasif güvenlik):

100-NE-C-R-SE-MD-0

(EN 12767:2019 uyarınca)

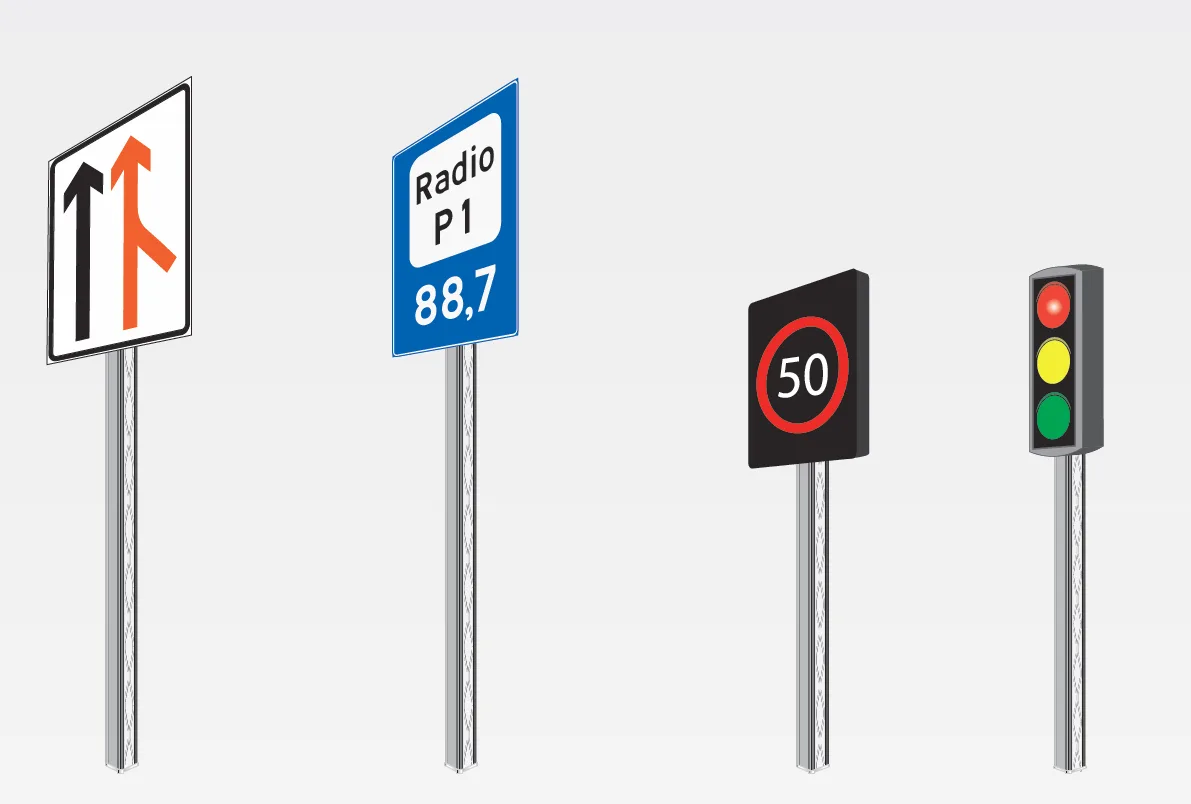

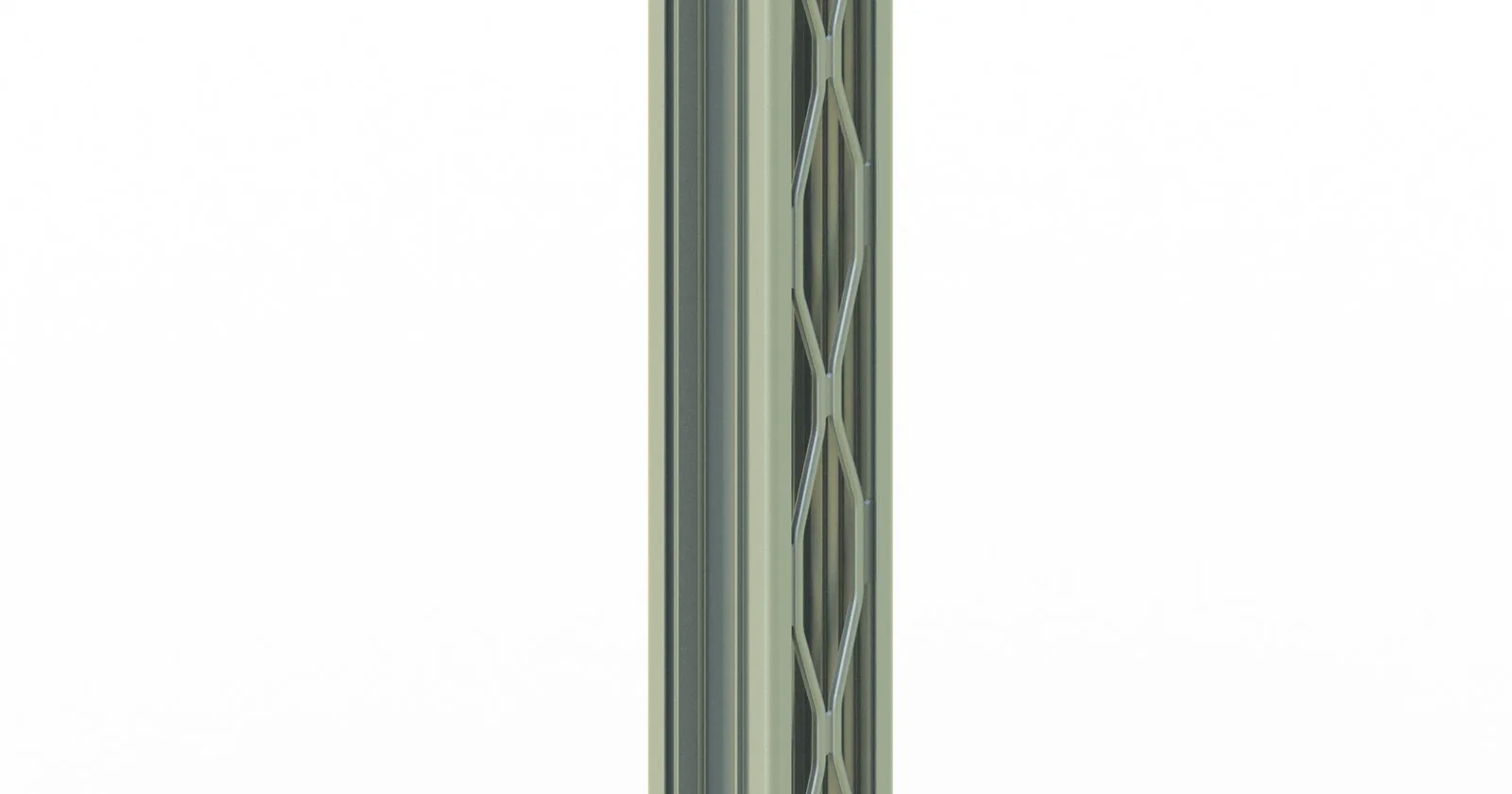

Lattix® 4412 direk sistemi; levha taşıyıcı, bilgilendirme ve gözetleme ekipmanı direği ya da başka uygulamalar için kullanılabilir. Direk, taban ve üst plakasıyla birlikte komple montajlı teslim edilir.

Direk şu standartlara göre test edilmiş ve onaylanmıştır:

EN 12899-1, Sabit, düşey karayolu trafik işaretleri
EN 12767, Karayolu donanımı taşıyıcı yapılarının pasif güvenliği

EN 12767 uyarınca 4,1 m direk boyuyla 35 km/sa ve 100 km/sa hızlarda gerçek ölçekli çarpışma testleri ve simülasyonlar yapılmıştır. Simülasyonlar, direğin 6,94 m boya kadar aynı performansı göstereceğini ortaya koymaktadır.

Buna göre direk, zeminden levha altına en fazla 6,94 m, en az 1,5 m için onaylıdır. Çarpan aracın ön camını delme riski nedeniyle, test edilmemiş düşük montajlarda levhanın alt kenarı 2,0 m'nin altında olmamalıdır. Daha alçak montaj yapılabilir; ancak ön cama nüfuz etme riski değerlendirilmelidir.

Tek direğe takılan levha 200 kg'ı geçmemeli ve yerel rüzgâr yüklerine göre boyutlandırılmalıdır.

Tüm performans değerleri yeterli bir temel varsayımına dayanır.

Araç çarpmasında performans (pasif güvenlik), EN 12767:2019 uyarınca	Değer
Yapılan hız sınıfı testleri ve simülasyonlar	35 km/sa ve 100 km/sa
Onaylı hız sınıfı	100
Onaylı işlev sınıfı	NE
Onaylı güvenlik sınıfı	C

Dayanıklılık	Değer
Korozyon direnci	Alüminyum, SP 2 sınıfı

Lattix® 4412 direk sistemi istenirse toz boyanabilir, eloksallanabilir ve kromatlanabilir. Farklı yüzey işlemleriyle tüm korozyon direnci sınıfları sağlanabilir.

Ürün verileri

Malzeme / Yüzey işlemi

Direk: EN-AW 6063 T66

Taban plakası: S355, EN ISO 1461 uyarınca galvanizli çelik

Cıvatalar: BUMAX 109

Veriler / Ağırlık

Ürün	Direk kenar uzunluğu [mm]	Kesit biçimi [mm], (kare kesit)	Direk ağırlığı [kg/m]	Taban plakası ağırlığı [kg]	Temel cıvata aralığı [mm]	Taban plakası cıvataları
Lattix® Direk 4412	125	125 x 125	4,8	Ca. 13,6	150 x 150	4 x M16

Kapasite

Ürün Lattix® Direk 4412 (Değerler yükün uygulandığı yüzeye bağlıdır.)		*Azami eğilme momenti, Mu [kNm] )**	Eğilme rijitliği, EI [kNm2]	Kesme kapasitesi, FU [kN]	*Azami burulma momenti, Tu [kNm] )**	Burulma rijitliği, GIt [kNm2]	Burulma rijitliği, GIt [kNm/(derece/m)]
Yük dolu yüzeylere uygulandığında, F1	16	251	7,82	1,4	18	0,32
Yük kafes yüzeylere uygulandığında, F2	13	208	6,34	1,4	18	0,32

*) Momentlere kısmi malzeme katsayısı γm dahil değildir. EN 12899-1, alüminyum için γm = 1,15 verir.

Aksesuarlar

Aksi belirtilmedikçe Lattix® 4412 direği üst ve taban plakasıyla tam montajlı teslim edilir.

Lattix® eleman direkler şu aksesuar kitleriyle teslim edilebilir:

üst plakalar
taban plakaları
temeller
levha kelepçeleri
kablo kapakları
vb.

Boylar

Lattix® 4412 direği pek çok standart boyda üretilir; istenirse özel boyda da üretilebilir.

Standart boy [mm]	Art. Nr.
620	JU200721
905	JU200722
1190	JU200723
1475	JU200724
1760	JU200725
2045	JU200701
2330	JU200702
2615	JU200709
2950	JU200703
3235	JU200710
3520	JU200704
3805	JU200711
4090	JU200705
4375	JU200712
4660	JU200706
4945	JU200713
5230	JU200714
5515	JU200715
5800	JU200716
6085	JU200717
6370	JU200718
6655	JU200719
6940	JU200720
