Lattix® 4430

Trafik levhaları ve her türlü yol kenarı bilgilendirmesi için pasif güvenlikli direk.

Standartlar ve uygunluk

EN12767

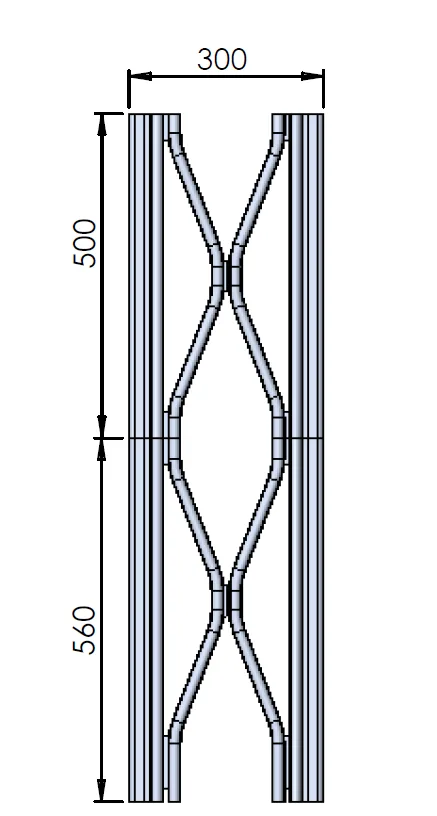

Açıklama ve çizimler

Trafik levhaları ve her türlü yol kenarı bilgilendirmesi için pasif güvenlikli direk.

Komple direk seti:

Cıvatalı alüminyum üst plaka
Direk 4430
Pullu ve cıvatalı taban plakası

Ürün özellikleri

Araç çarpmasında performans (pasif güvenlik):

100-NE-C-R-SE-MD-0

(EN 12767:2019 uyarınca)

Lattix® 4430 direk sistemi; levha taşıyıcı, bilgilendirme ve gözetleme ekipmanı direği ya da başka uygulamalar için kullanılabilir. Direk, taban ve üst plakasıyla birlikte komple montajlı teslim edilir.

Direk şu standartlara göre test edilmiş ve onaylanmıştır:

EN 12899-1, Sabit, düşey karayolu trafik işaretleri
EN 12767, Karayolu donanımı taşıyıcı yapılarının pasif güvenliği

EN 12767 uyarınca 6,3 m direk boyuyla 35 km/sa ve 100 km/sa hızlarda gerçek ölçekli çarpışma testleri ve simülasyonlar yapılmıştır. Simülasyonlar, direğin 8,65 m boya kadar aynı performansı göstereceğini ortaya koymaktadır. Buna göre direk, zeminden levha altına en fazla 8,65 m, en az 1,8 m için onaylıdır.

Tek direğe takılan levha 200 kg'ı geçmemeli ve yerel rüzgâr yüklerine göre boyutlandırılmalıdır.

Tüm performans değerleri yeterli bir temel varsayımına dayanır.

EN 12767:2019 uyarınca araç çarpmasında performans (pasif güvenlik)	Değer
Yapılan hız sınıfı testleri ve simülasyonlar	35 km/sa ve 100 km/sa
Onaylı hız sınıfı	100
Onaylı işlev sınıfı	NE (enerji sönümlemeyen)
Onaylı güvenlik sınıfı	C

Dayanıklılık	Değer
Korozyon direnci	Alüminyum, SP 2 sınıfı

Lattix® 4430 direk sistemi istenirse toz boya ile kaplanabilir.

Ürün verileri

Malzeme / Yüzey işlemi

Direk: EN-AW 6063 T66

Taban plakası: S355, EN ISO 1461 uyarınca galvanizli çelik

Cıvatalar: BUMAX 109

Veriler / Ağırlık

Ürün	Direk kenar uzunluğu [mm]	Kesit biçimi [mm], (kare kesit)	Direk ağırlığı [kg/m]	Taban plakası ağırlığı [kg]	Temel cıvata aralığı [mm]	Taban plakası cıvataları
Lattix® Direk 4430	300	300 x 300	14,2	Ca. 40		4 x M24

Kapasite

Ürün	*Azami eğilme momenti, Mu [kNm] )**	Eğilme rijitliği, EI [kNm2]	Kesme kapasitesi, FU [kN]	*Azami burulma momenti, Tu [kNm] )**	Burulma rijitliği, GIt [kNm2]	Burulma rijitliği, GIt [kNm/(derece/m)]
Lattix® Direk 4430	93,7	3120	20	9,7	339	64
