Lattix® 4420

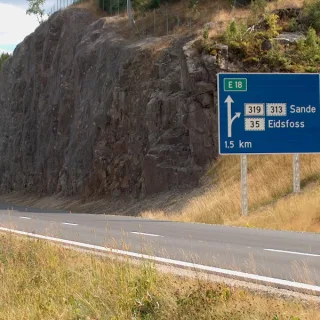

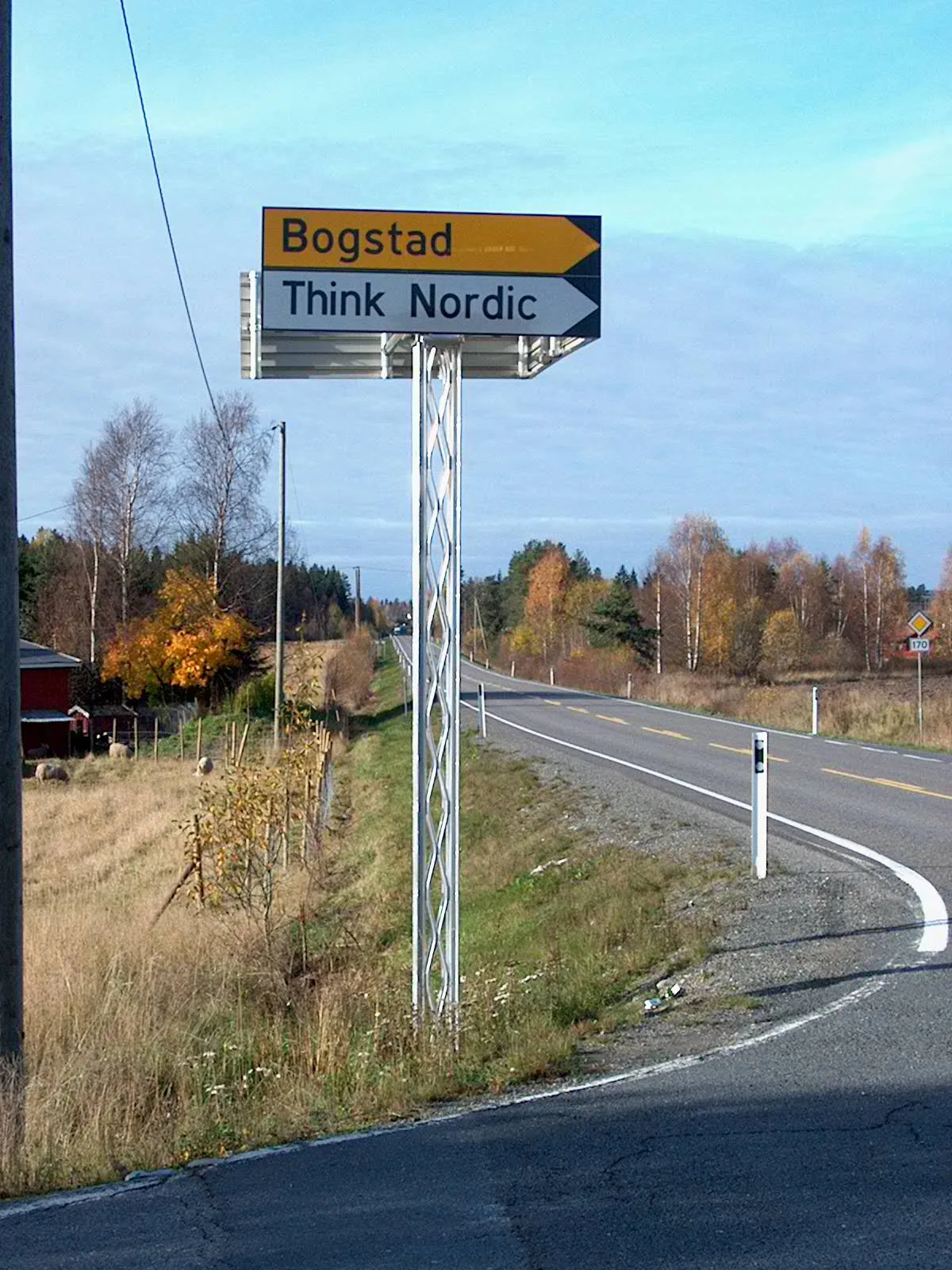

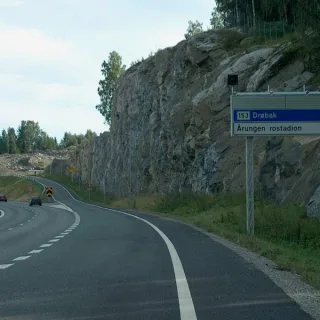

Trafik levhaları ve her türlü yol kenarı bilgilendirmesi için pasif güvenlikli direk.

Standartlar ve uygunluk

EN12767

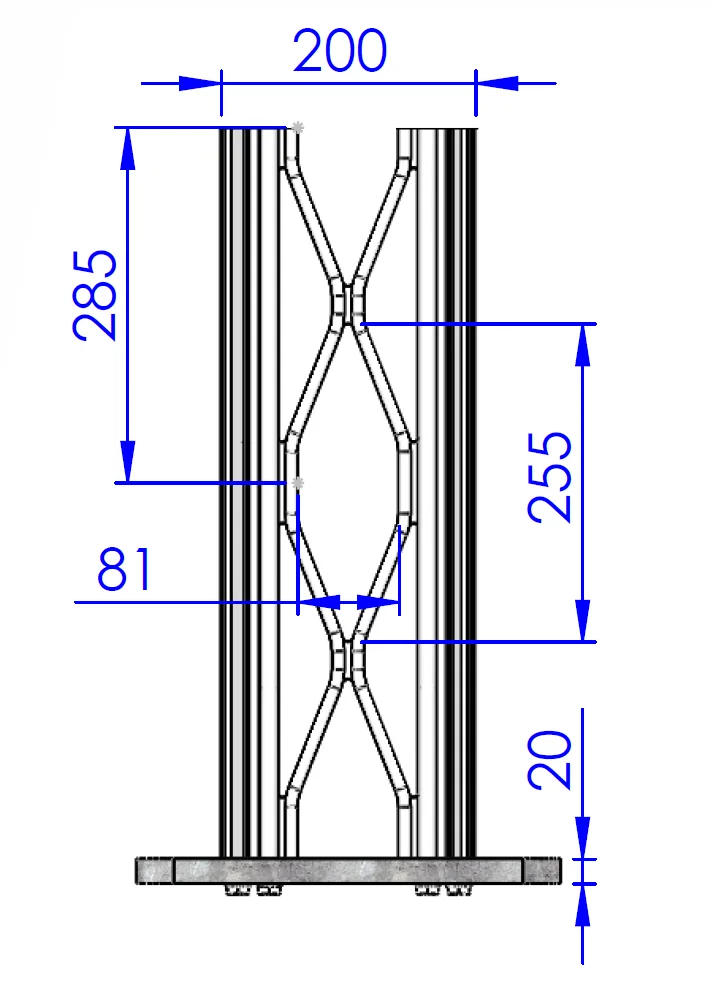

Açıklama ve çizimler

Trafik levhaları ve her türlü yol kenarı bilgilendirmesi için pasif güvenlikli direk.

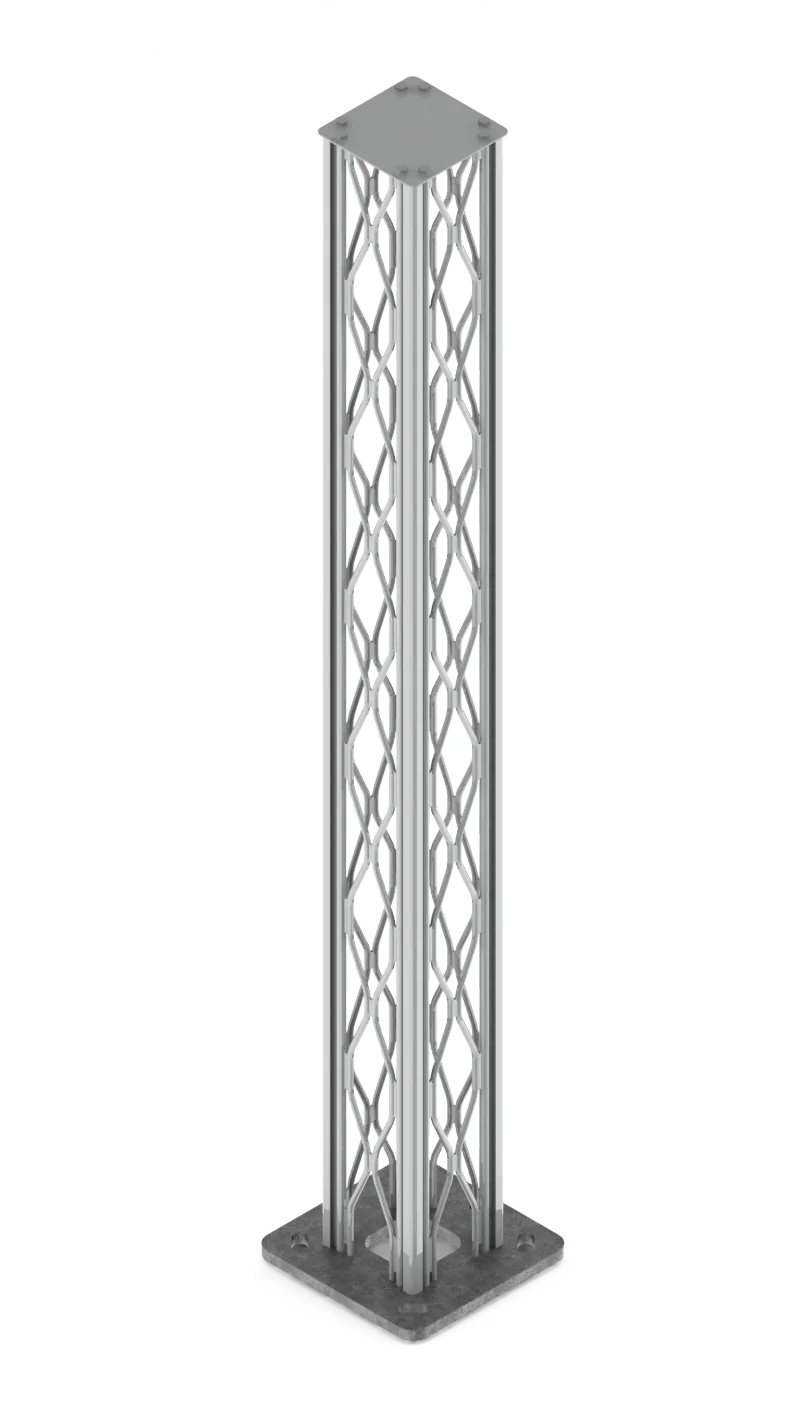

Komple direk seti:

Cıvatalı alüminyum üst plaka

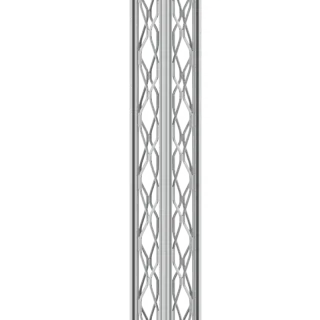

Direk 4420

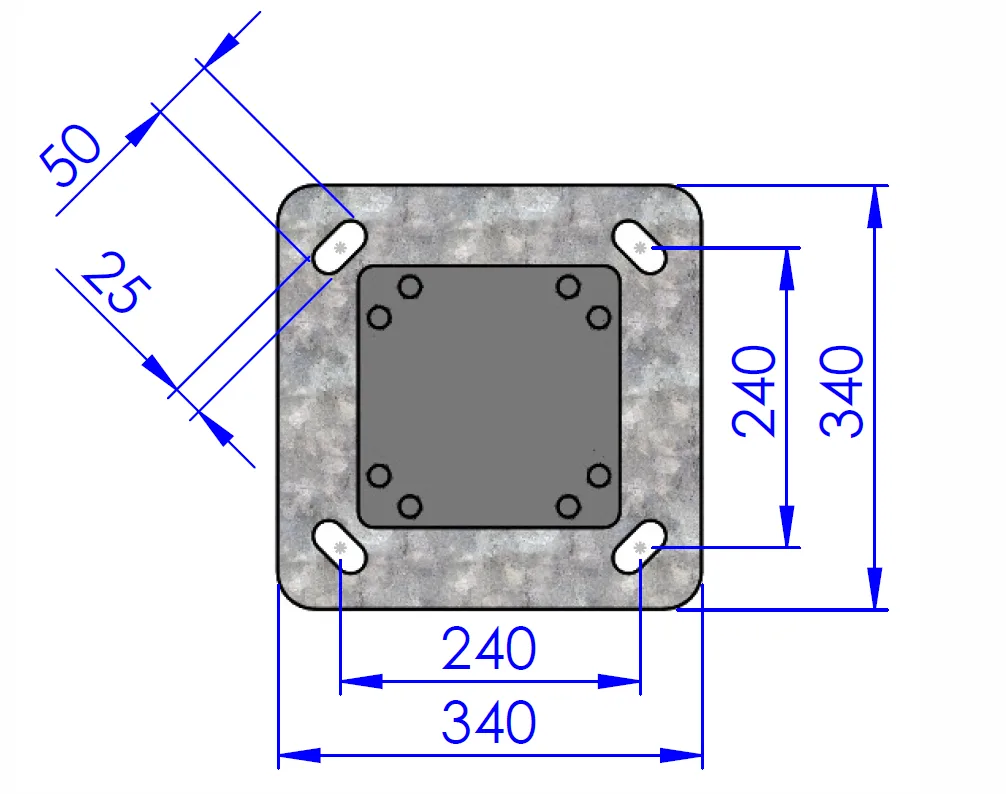

Pullu ve cıvatalı taban plakası

Ürün özellikleri

Araç çarpmasında performans (pasif güvenlik):

100-NE-B-R-SE-MD-0

(EN 12767:2019 uyarınca)

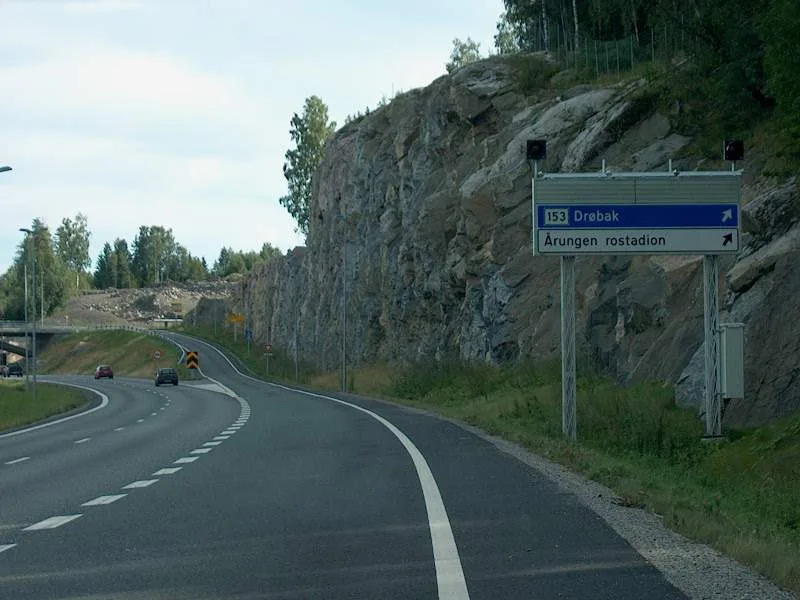

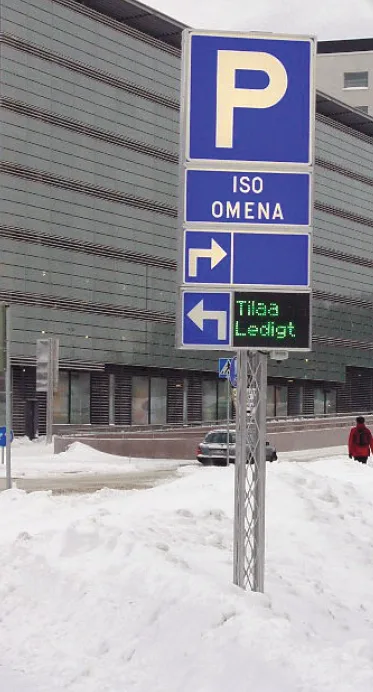

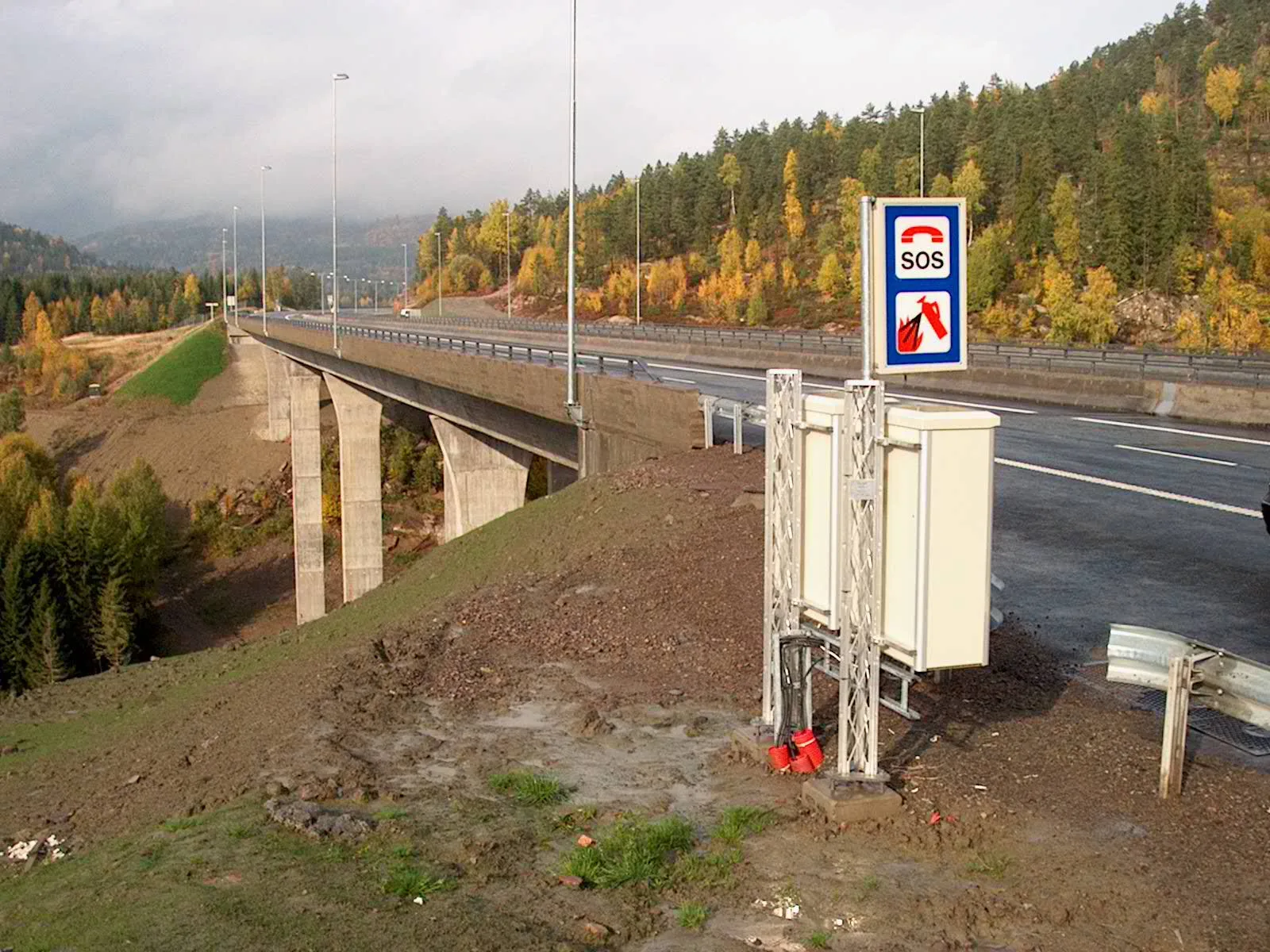

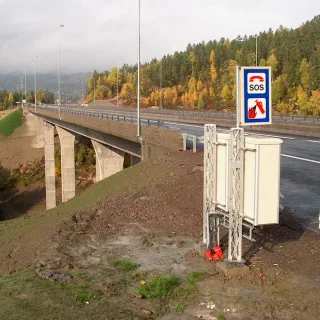

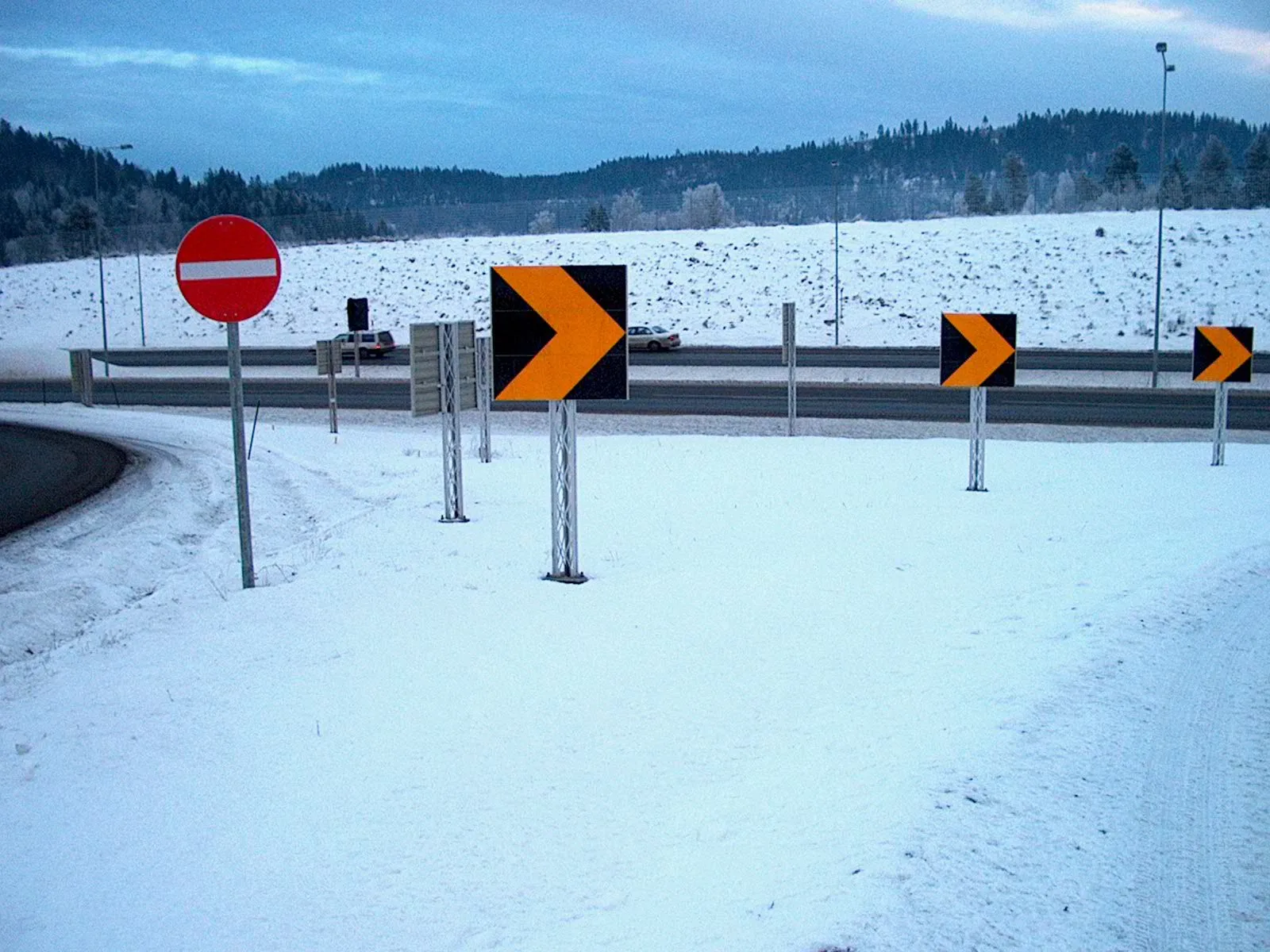

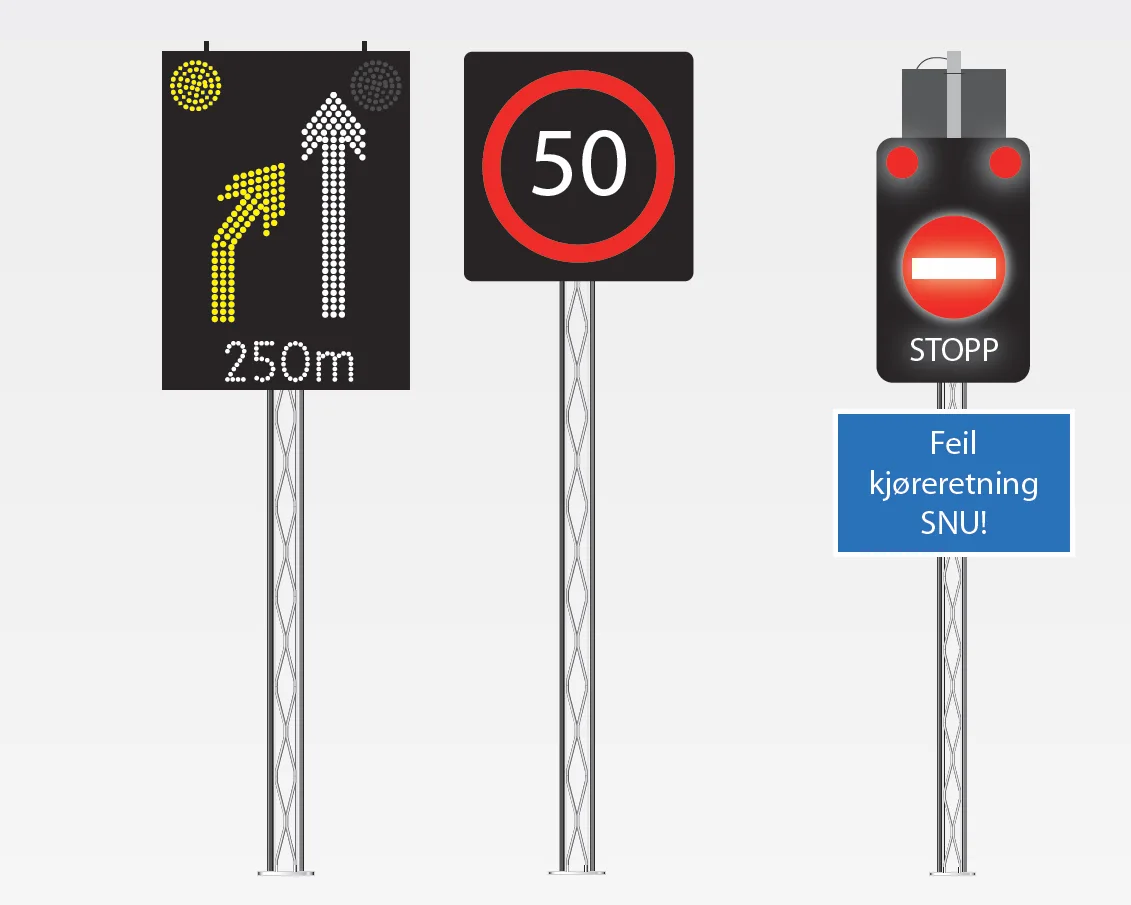

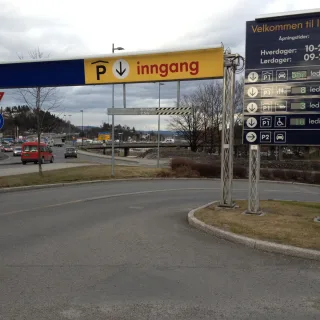

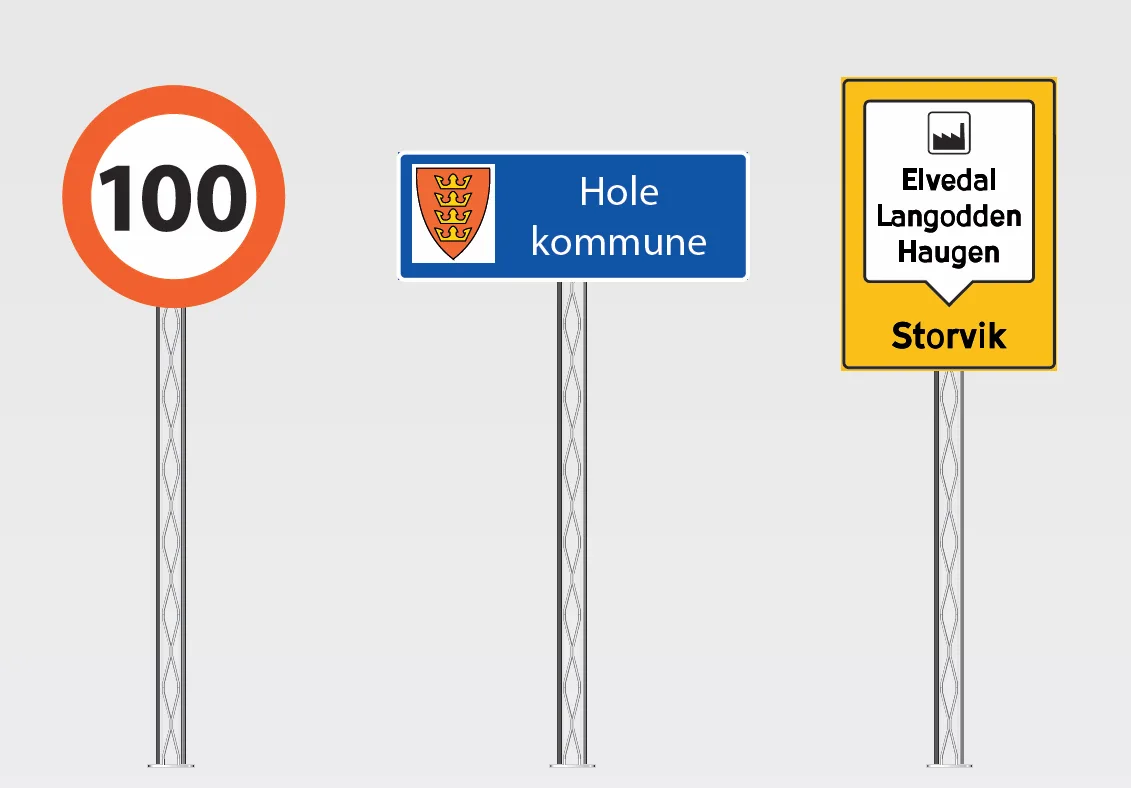

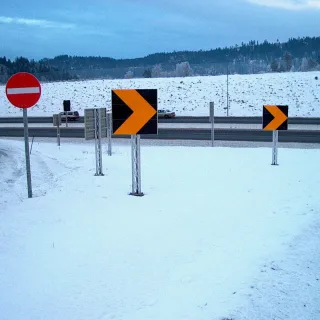

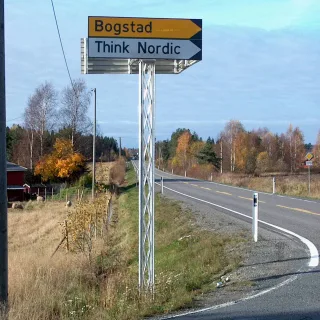

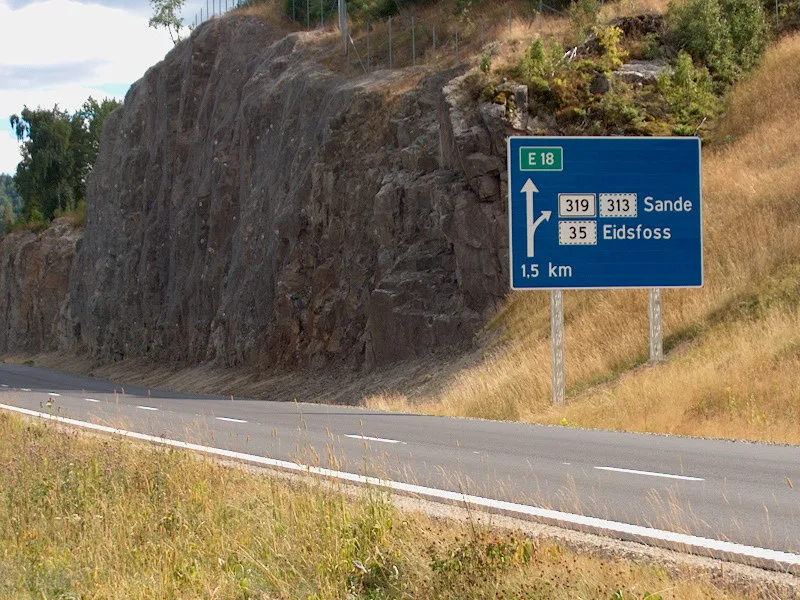

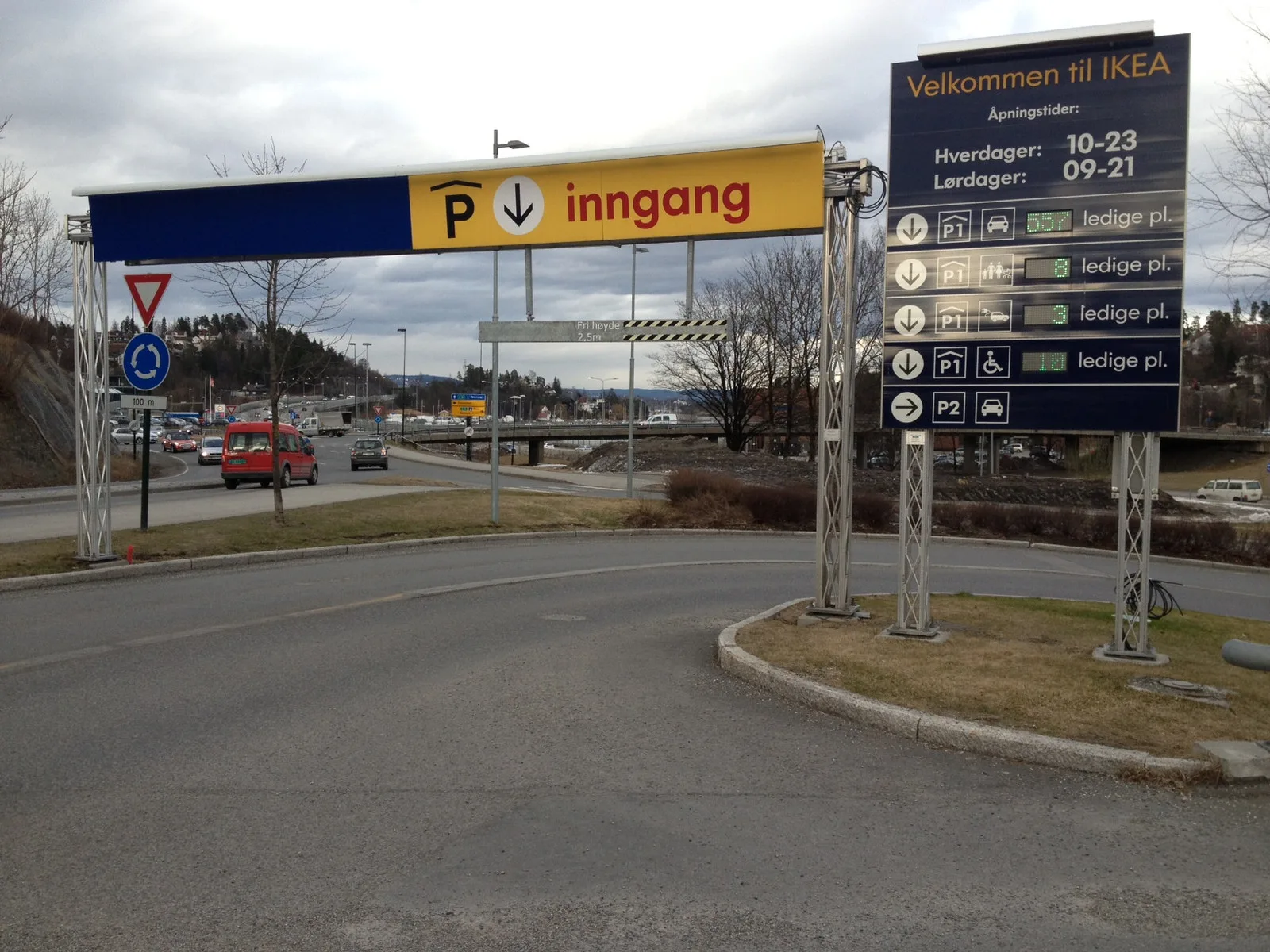

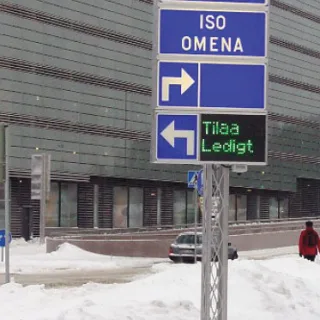

Lattix® 4420 direk sistemi; levha taşıyıcı, bilgilendirme ve gözetleme ekipmanı direği ya da başka uygulamalar için kullanılabilir. Direk, taban ve üst plakasıyla birlikte komple montajlı teslim edilir.

Direk şu standartlara göre test edilmiş ve onaylanmıştır:

EN 12899-1, Sabit, düşey karayolu trafik işaretleri
EN 12767, Karayolu donanımı taşıyıcı yapılarının pasif güvenliği

EN 12767 uyarınca 3,9 m direk boyuyla 35 km/sa ve 100 km/sa hızlarda gerçek ölçekli çarpışma testleri ve simülasyonlar yapılmıştır. Simülasyonlar, direğin 8,65 m boya kadar aynı performansı göstereceğini ortaya koymaktadır.

Direk, zeminden levha altına en fazla 8,65 m, en az 1,8 m için onaylıdır. Çarpan aracın ön camını delme riski nedeniyle, test edilmemiş düşük montajlarda levhanın alt kenarı 2,0 m'nin altında olmamalıdır. Daha alçak montaj yapılabilir; ancak ön cama nüfuz etme riski değerlendirilmelidir.

Tek direğe takılan levha 200 kg'ı geçmemeli ve yerel rüzgâr yüklerine göre boyutlandırılmalıdır.

Tüm performans değerleri yeterli bir temel varsayımına dayanır.

EN 12767:2019 uyarınca araç çarpmasında performans (pasif güvenlik)	Değer
Yapılan hız sınıfı testleri ve simülasyonlar	35 km/sa ve 100 km/sa
Onaylı hız sınıfı	100
Onaylı işlev sınıfı	NE (enerji sönümlemeyen)
Onaylı güvenlik sınıfı	B

Dayanıklılık	Değer
Korozyon direnci	Alüminyum, SP 2 sınıfı

Lattix® 4420 direk sistemi istenirse toz boya ile kaplanabilir.

Ürün verileri

Malzeme / Yüzey işlemi

Direk: EN-AW 6063 T66

Taban plakası: S355, EN ISO 1461 uyarınca galvanizli çelik

Cıvatalar: BUMAX 109

Veriler / Ağırlık

Ürün	Direk kenar uzunluğu [mm]	Kesit biçimi [mm], (kare kesit)	Direk ağırlığı [kg/m]	Taban plakası ağırlığı [kg]	Temel cıvata aralığı [mm]	Taban plakası cıvataları
Lattix® Direk 4420	197,5	197,5 x 197,5	7,6	Ca. 15,5	240 x 240	4 x M20

Kapasite

Ürün	*Azami eğilme momenti, Mu [kNm] )**	Eğilme rijitliği, EI [kNm2]	Kesme kapasitesi, FU [kN]	*Azami burulma momenti, Tu [kNm] )**	Burulma rijitliği, GIt [kNm2]	Burulma rijitliği, GIt [kNm/(derece/m)]
Lattix® Direk 4420	40	728	20	4,5	71	1,24

*) Momentlere kısmi malzeme katsayısı γm dahil değildir. EN 12899-1, alüminyum için γm = 1,15 verir.

Aksesuarlar

Aksi belirtilmedikçe Lattix® 4420 direği üst ve taban plakasıyla tam montajlı teslim edilir.

Lattix® eleman direkler şu aksesuar kitleriyle teslim edilebilir:

üst plakalar,
taban plakaları,
temeller,
levha kelepçeleri,
kablo kapakları,

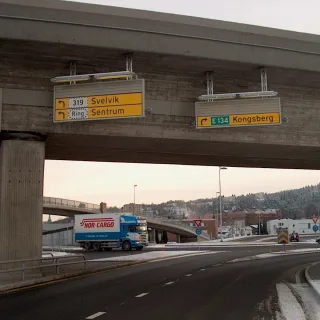

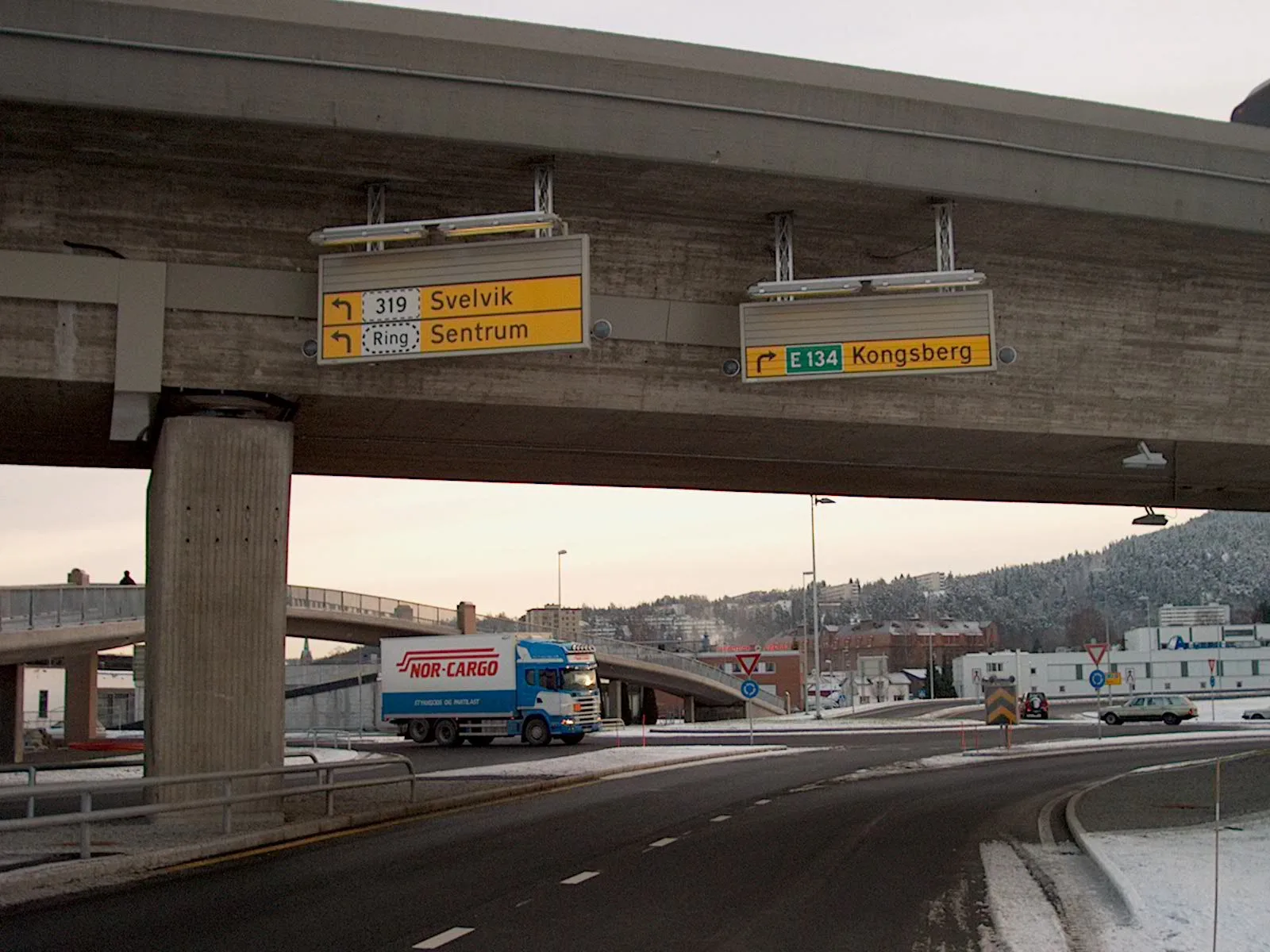

tünel braketleri,
bağlantı plakaları
vb.

Boylar

Lattix® 4420 direği pek çok standart boyda üretilir; istenirse özel boyda da üretilebilir.

Standart boy [mm]	Art. Nr.
2330	JU200724
2615	JU200725
2950	JU200726
3235	JU200727
3520	JU200728
3805	JU200729
4090	JU200730
4375	JU200734
4660	JU200731
4945	JU200735
5230	JU200732
5515	JU200736
5800	JU200737
6085	JU200733
6370	JU200738
6655	JU200739
6940	JU200763
7225	JU200764
7510	JU200765
7795	JU200766
8080	JU200767
8365	JU200768
8650	JU200769
