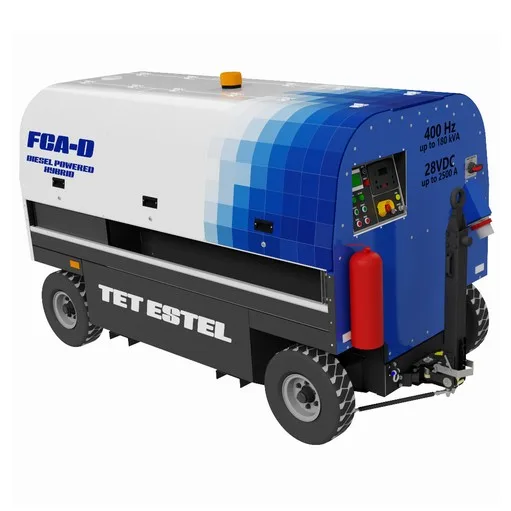

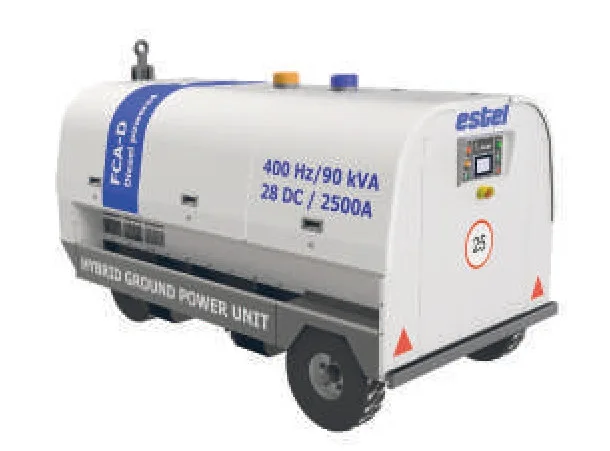

FCA-D

Dizel Hibrit Yer Güç Ünitesi (400 Hz + 28 V DC)

Dizel jeneratör, 400 Hz frekans dönüştürücü ve 28 V doğrultucuyu birleştiren mobil GPU; 30–180 kVA AC ve 400–1200 A DC.

ESTEL · FCA-D

KORUMA: IP55
SICAKLIK: -50 … +56 °C

Apron pit / yer enerjisi

Teknik özellikler

Anma çıkış gücü: 30–180 kVA
Çıkış gerilimi (faz/hat): 3 × 115/200 V
Çıkış frekansı: 400 Hz ± %0,001
Toplam harmonik bozulma: ≤ %2
Aşırı yük kapasitesi: %150 600 s · %400 2 s
DC çıkış gerilimi: 28 V
DC anma akımı: 400–1200 A
DC akım aşırı yükü: ≤ 2500 A (2 s)
Dizel motor: Caterpillar (ya da muadili), 4 zamanlı, turbo
Yakıt deposu: 350 L
Çalışma süresi: 100% yükte yaklaşık 10 saat
Ölçüler (G × Y × D): 3300 × 1760 × 1800 mm
Ağırlık: ≤ 3000 kg
Koruma sınıfı: IP55
Çalışma sıcaklığı: -50 … +56 °C
Gürültü (1 m): 55 dBA (statik mod)

Açıklama ve çizimler

Kombine dizel yer güç ünitesi, havalimanında uçuş öncesi bakımda her tip uçak ve helikopteri besler. 50 Hz dizel jeneratör seti, 400 Hz frekans dönüştürücü ve 28 V DC doğrultucudan oluşur; 3 × 400/230 V 50 Hz, 3 × 200/115 V 400 Hz ve 28 V DC çıkış verir.

İki modda çalışır: iç dizel jeneratörden beslenen bağımsız mod ve dış 3 × 400 V, 50 Hz kaynaktan beslenen hibrit (statik) mod.
