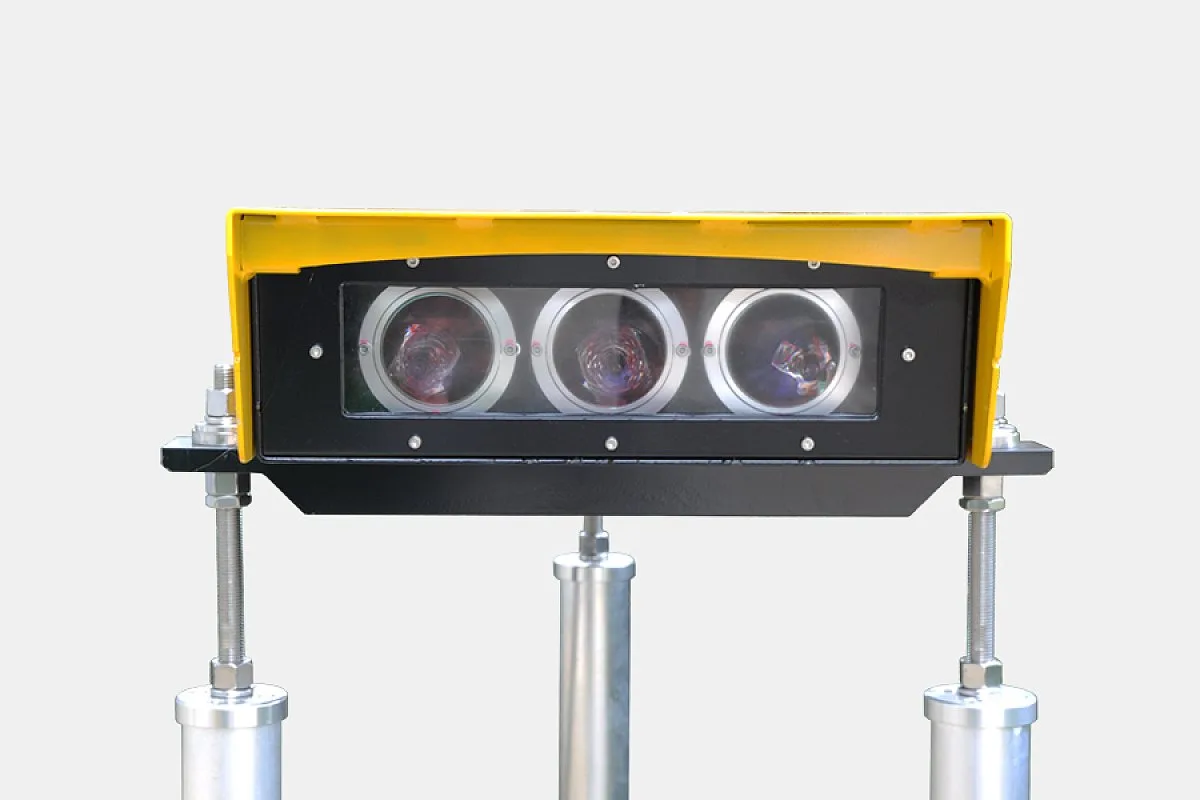

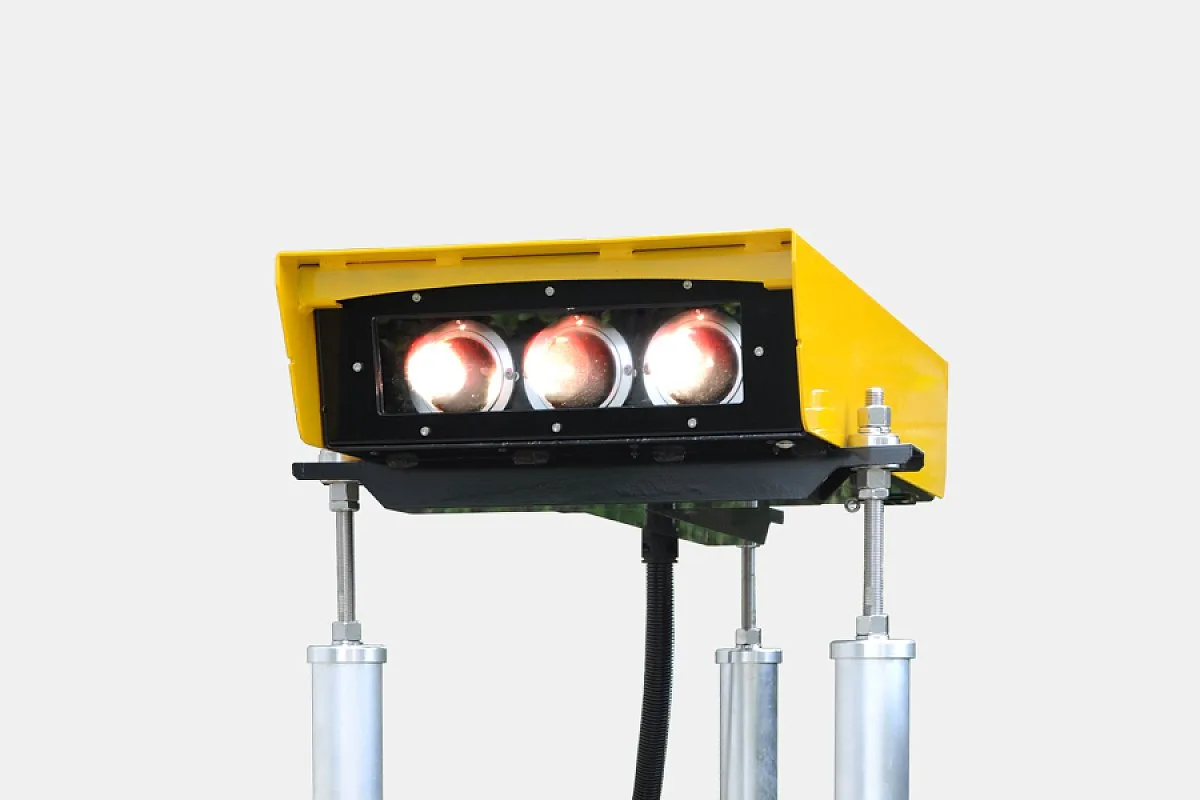

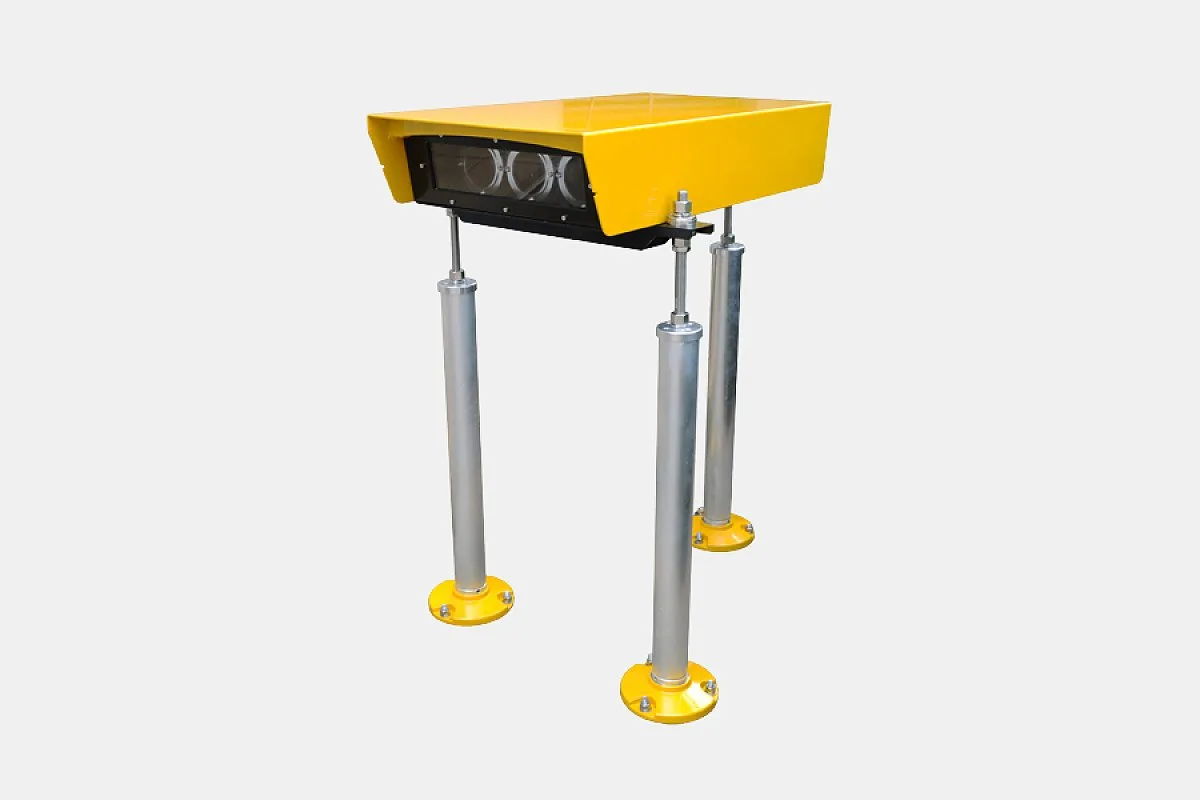

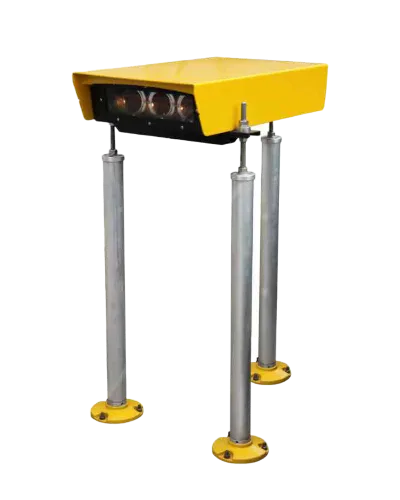

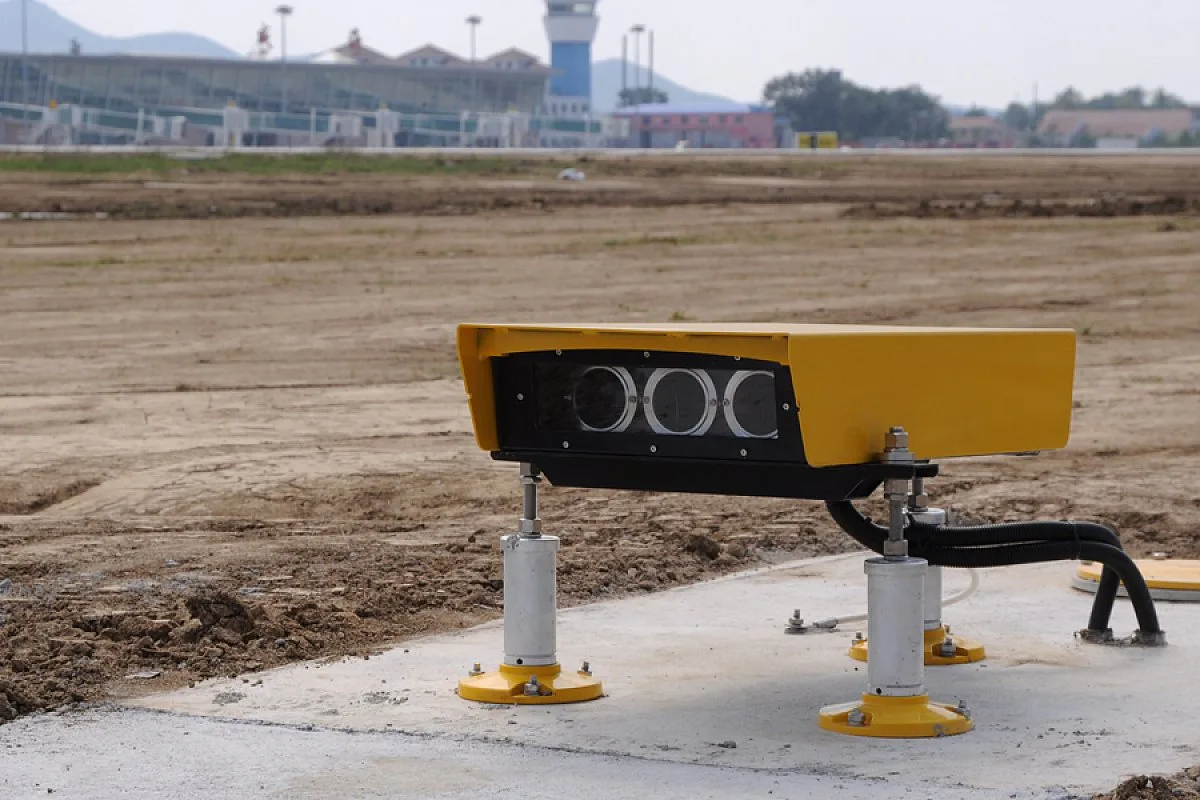

PAPI-300

Hassas Yaklaşma Açı Göstergesi (PAPI)

CAT I, II ve III kategorisi havalimanları için hassas yaklaşma açısı göstergesi (PAPI). ICAO Ek 14 Cilt I, Şekil A2-23 ile uyumludur.

AIRSAFE · PAPI-300 Beyaz / Kırmızı

AKIM: 2.8–6.6 A
GÜÇ: 3 × 105 W
ICAO: Ek 14 A2-23

Halojen
Yükseltilmiş
PAPI
ICAO
FAA
EASA
STANAG

Veri föyü

Teknik özellikler

Ürün Modeli: PAPI-300
Tip: Yükseltilmiş, Tek yönlü, beyaz / kırmızı
Işık kaynağı: halojen lamba
Anma gücü: 3 × 105W
Anma akımı: 2.8 ~ 6.6A
Uygulama: Kategori I, II, III havalimanları PAPI
Anma gücünde ışık kaynağı ömrü (en az): 1000 saat
ICAO: Ek 14 A2-23

Standartlar ve uygunluk

ICAOAnnex 14, Volume 1
FAAAC 150/5345-28
EASACS-ADR-DSN
STANAG3316
AENAPPT-020_04-12

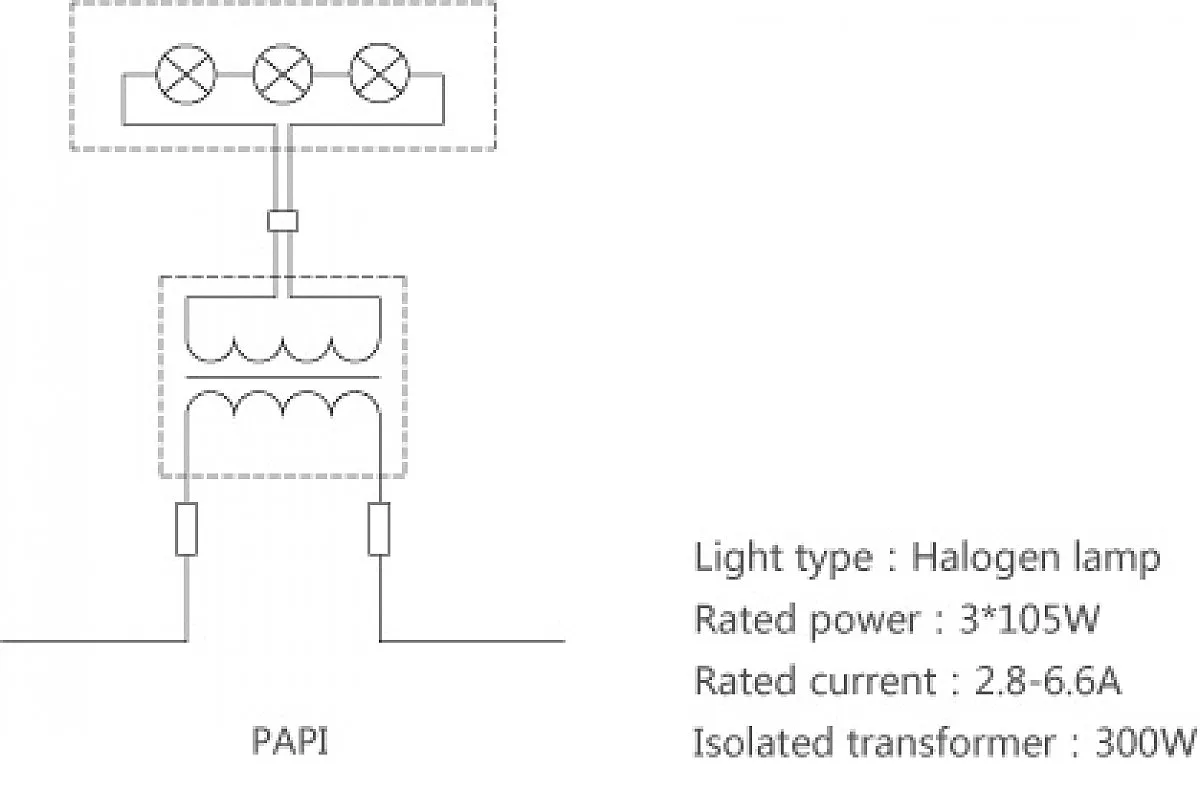

Açıklama ve çizimler

Özellikler

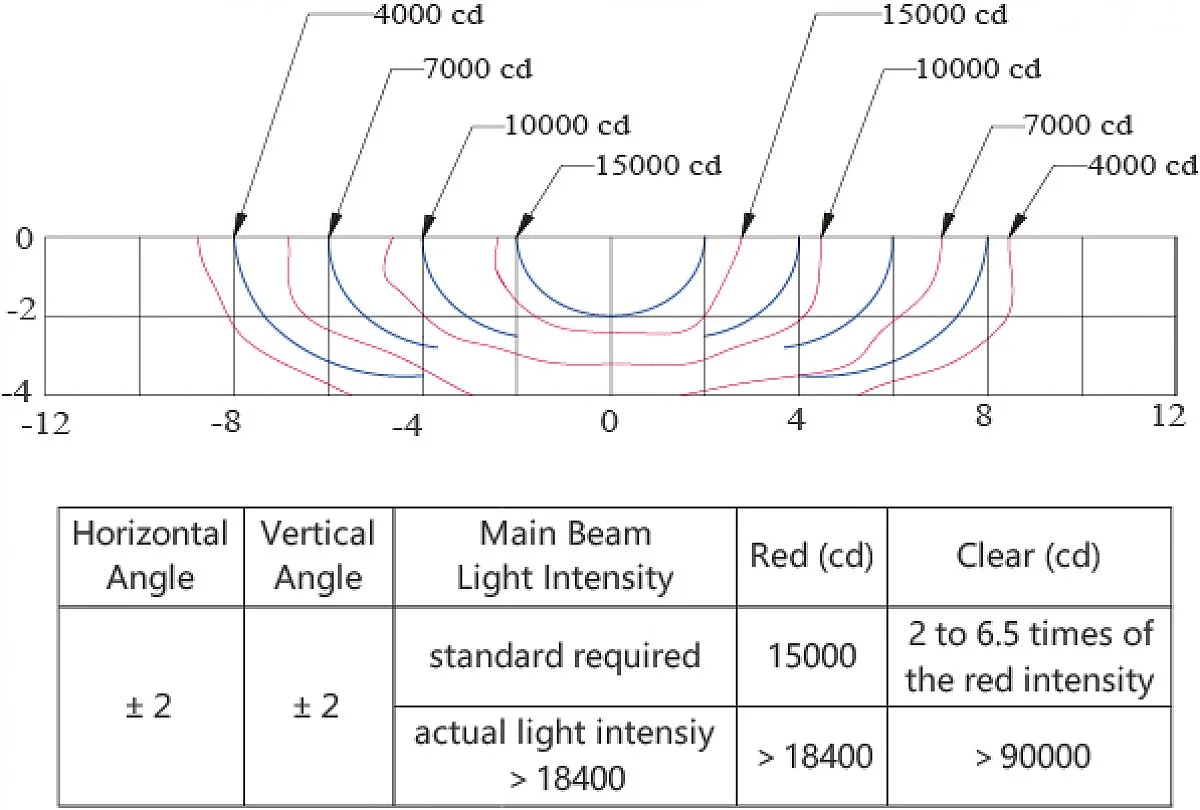

Işık şiddeti ve renk koordinatlarıyla ICAO Ek 14 ve FAA gerekliliklerini karşılar; çift lensli yapı daha dar ve keskin bir kırmızı-beyaz geçiş bölgesi sağlar.
Akıllı elektrik kontrol sistemi, FAA ve ICAO'nun tanımladığı arızalarda PAPI sistemini otomatik olarak kapatır; CCR kaynaklı düşük gerilimde alarm verir.
Her armatürdeki LED dijital gösterge yükseliş açısını anlık olarak gösterir: ±0,01° (0,6 dakika) çözünürlük, dikeyde 9,99°'yi aşan ölçüm aralığı.
Ünite kontrol kutusu tek adımda devreye alınır; panel olağan durum bilgilerini gösterir, kullanımı basit ve anlaşılırdır.
Çalışma modu ile uçuş kalibrasyon modu arasında geçiş kolaydır.
Kendi kendini kontrol eden sistem, sistemin güvenilirliğini ve güvenliğini sağlar.
3 × 105 W yansıtıcı lambalar, geleneksel PAPI'ye göre yarı yarıya enerji tasarrufu sağlar.
İsteğe bağlı iletişim modülüyle (ayrıca sipariş edilir) sistem verileri PAPI dönüştürme kartı, PAPI ağ geçidi ve CAN hattı üzerinden kontrol sistemine kolayca aktarılır.
Üç ayaklı dikey ayar hem kaba hem hassas yükseklik ayarına izin verir; kurulum kolay ve doğrudur, ayar anlık izlenir.
Çift lensli yapı ve üç ayrı ışık yolu: lambalar, filtreler ve konumlandırma düzeneği (optik ve mekanik) hassas yerleşir; lamba ya da filtre değişiminde yeniden ayar gerekmez.
Hafif alüminyum alaşım gövde, özel yüzey işlemi ve yüksek kaliteli paslanmaz çelik bağlantı elemanları; armatür estetik, sağlam ve korozyona dayanıklıdır.
Hafif ve kompakt gövde rüzgâra bakan yüzeyi küçültür; 161 km/sa rüzgâr yüküne dayanır.
Hassas işlenmiş kırılabilir kaplin FAA standardını karşılar; kararlı ve güvenilirdir.

Broşür

PAPI-300

Sertifikalar

ICAO CAAC

Sistemi tamamlayın

Seri devre armatürü tek başına çalışmaz: sabit akım regülatörü, her armatür için bir izolasyon trafosu ve montaj elemanıyla birlikte kurulur. Hepsini aynı teklifte isteyin.
