4425

Lattix® 4425

Trafik levhaları ve her türlü yol kenarı bilgilendirmesi için pasif güvenlikli direk.

Standartlar ve uygunluk

EN12767

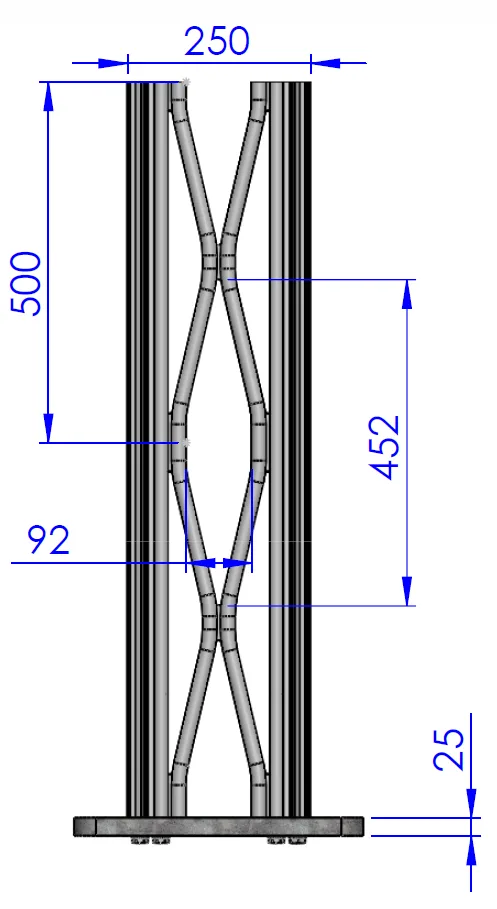

Açıklama ve çizimler

Trafik levhaları ve her türlü yol kenarı bilgilendirmesi için pasif güvenlikli direk.

Komple direk seti:

Cıvatalı alüminyum üst plaka
Direk 4425
Pullu ve cıvatalı taban plakası

Ürün özellikleri

Araç çarpmasında performans (pasif güvenlik):

100-NE-C-R-SE-MD-0

(EN 12767:2019 uyarınca)

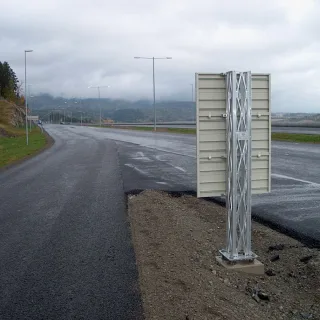

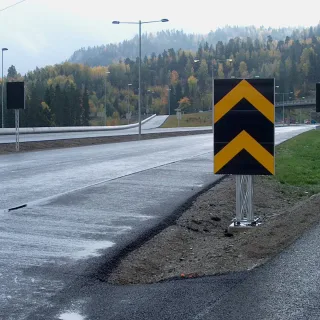

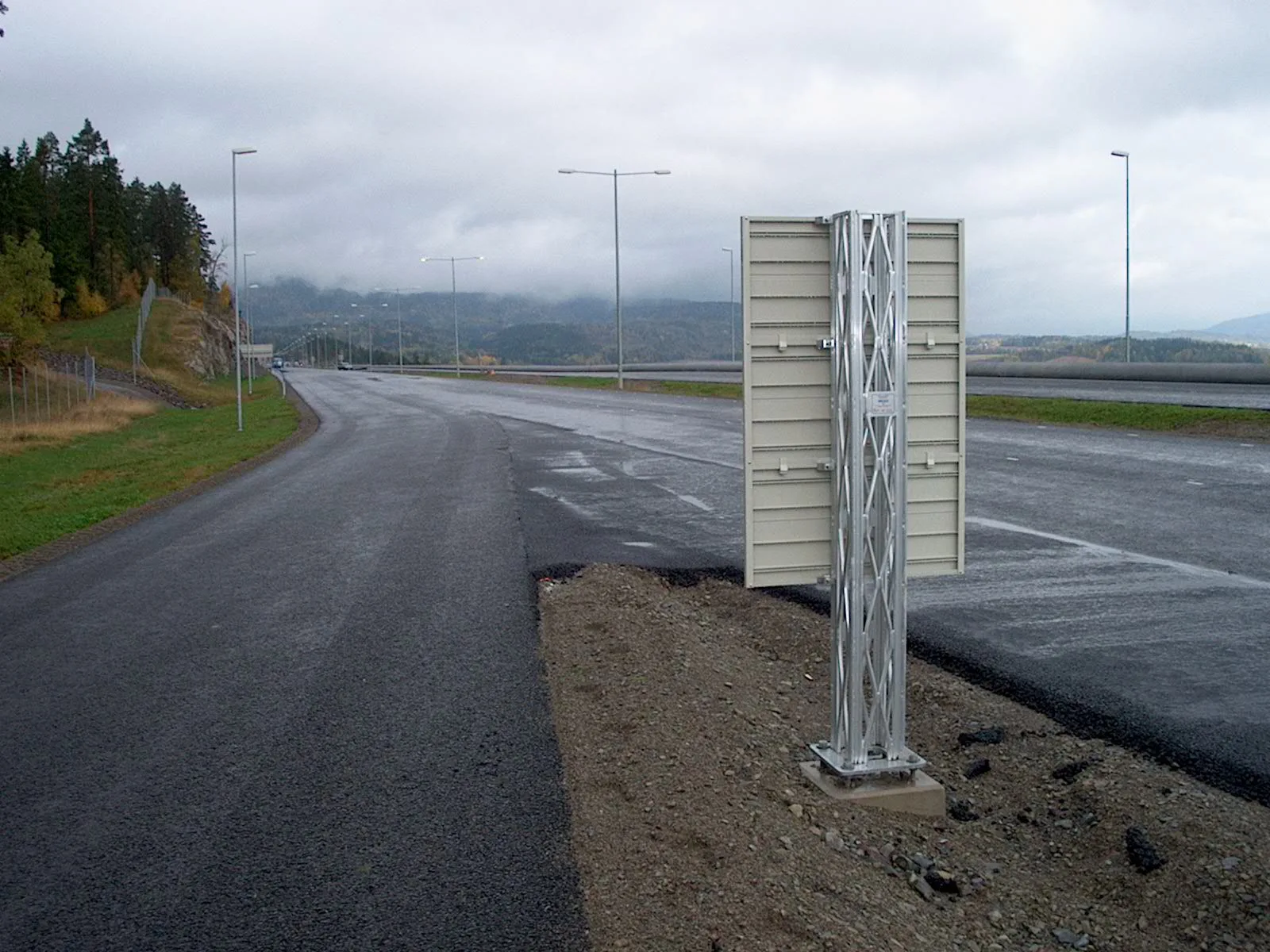

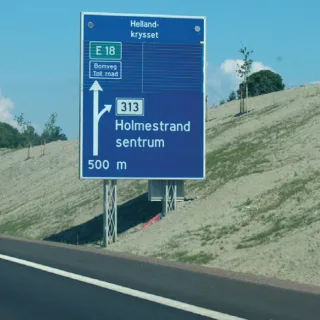

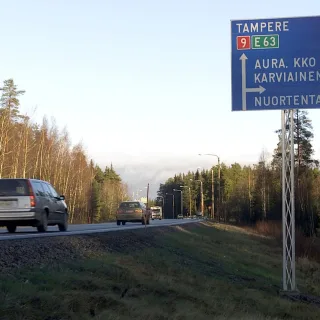

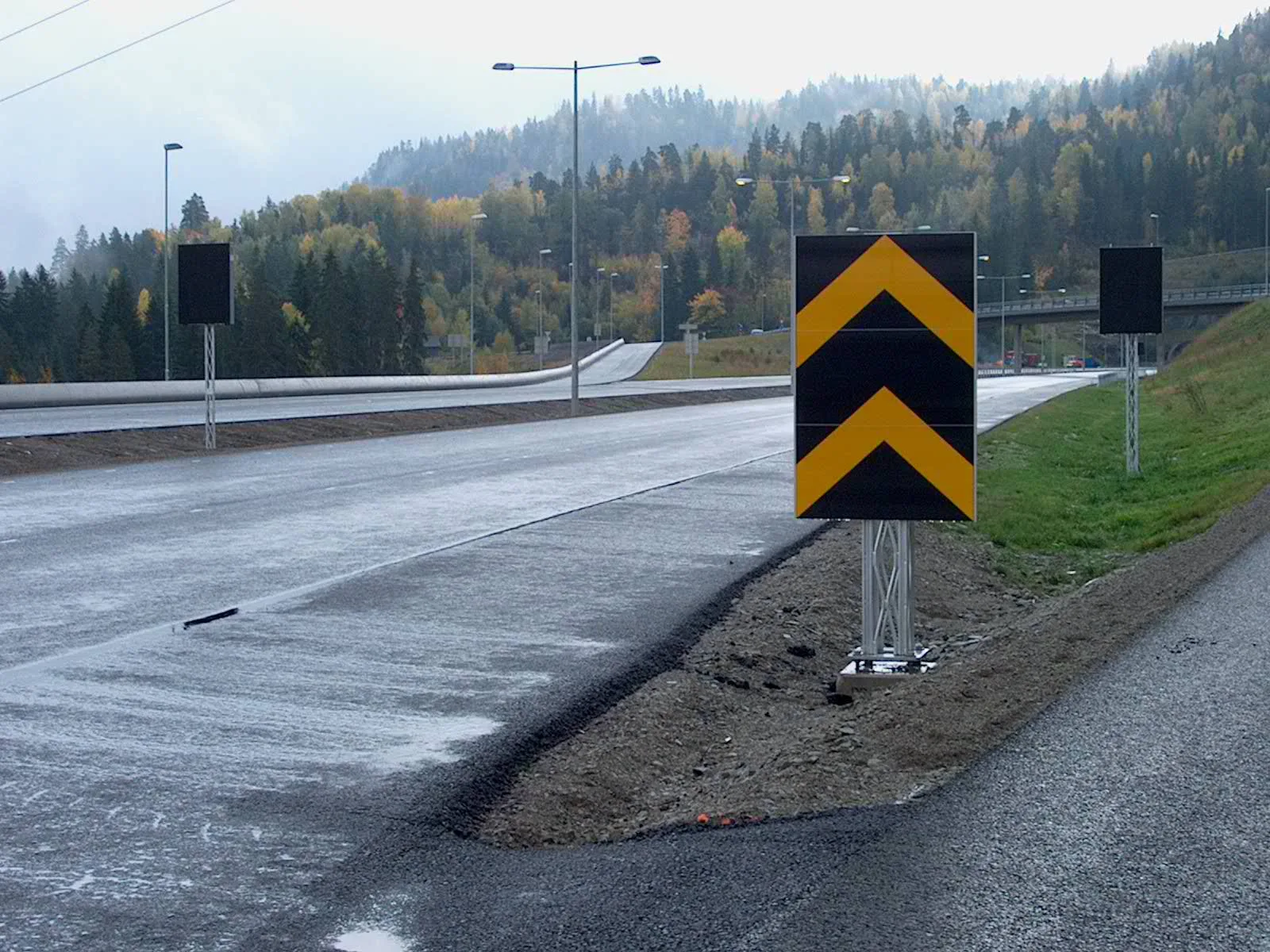

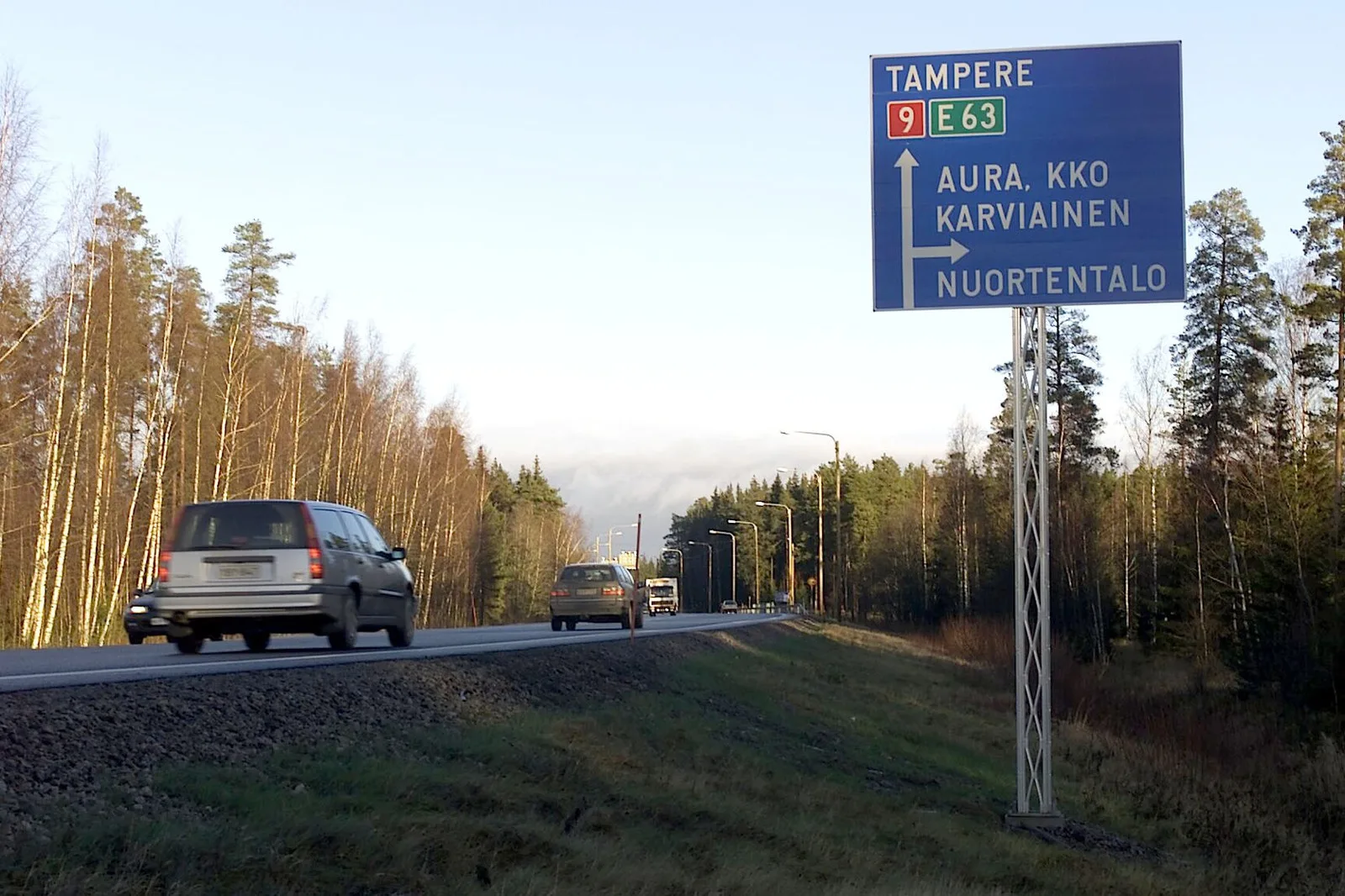

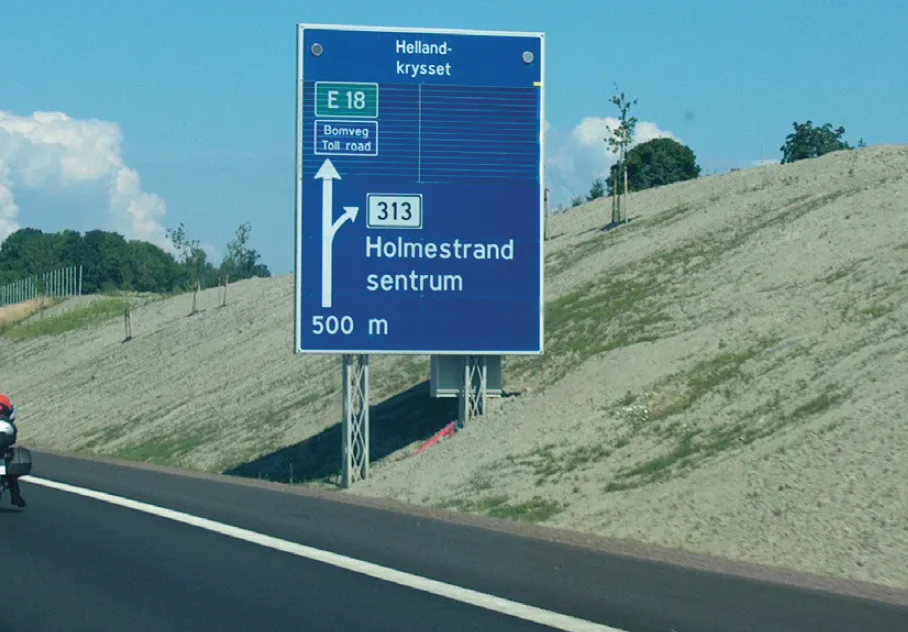

Lattix® 4425 direk sistemi; levha taşıyıcı, bilgilendirme ve gözetleme ekipmanı direği ya da başka uygulamalar için kullanılabilir. Direk, taban ve üst plakasıyla birlikte komple montajlı teslim edilir.

Direk şu standartlara göre test edilmiş ve onaylanmıştır:

EN 12899-1, Sabit, düşey karayolu trafik işaretleri
EN 12767, Karayolu donanımı taşıyıcı yapılarının pasif güvenliği

EN 12767 uyarınca 4,7 m direk boyuyla 35 km/sa ve 100 km/sa hızlarda gerçek ölçekli çarpışma testleri ve simülasyonlar yapılmıştır. Simülasyonlar, direğin 8,62 m boya kadar aynı performansı göstereceğini ortaya koymaktadır.

Direk, zeminden levha altına en fazla 8,62 m, en az 1,8 m için onaylıdır. Çarpan aracın ön camını delme riski nedeniyle, test edilmemiş düşük montajlarda levhanın alt kenarı 2,0 m'nin altında olmamalıdır. Daha alçak montaj yapılabilir; ancak ön cama nüfuz etme riski değerlendirilmelidir.

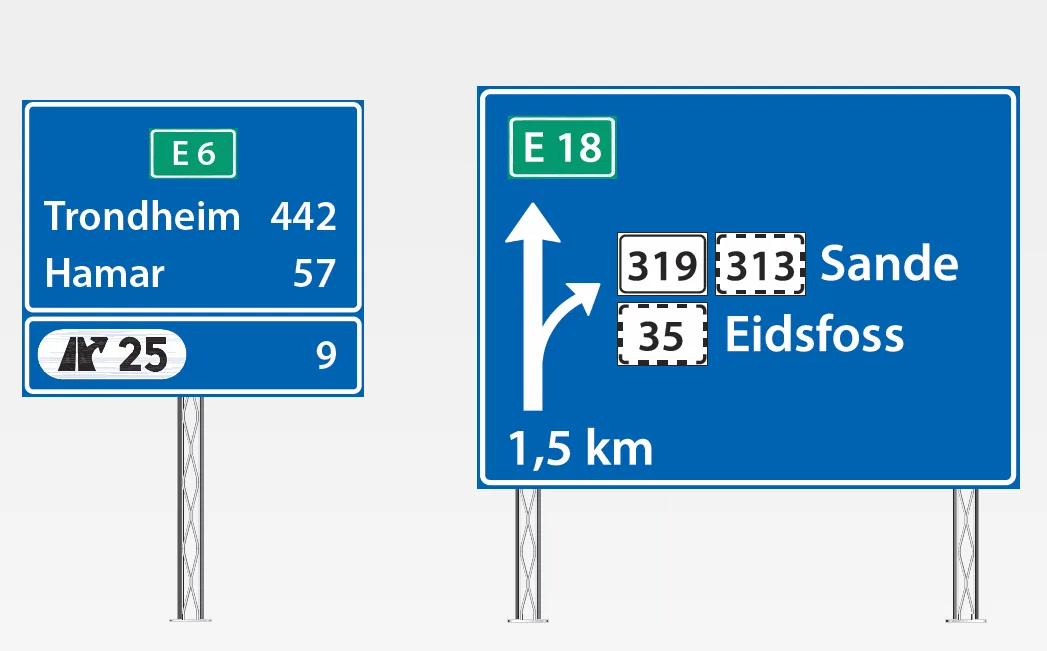

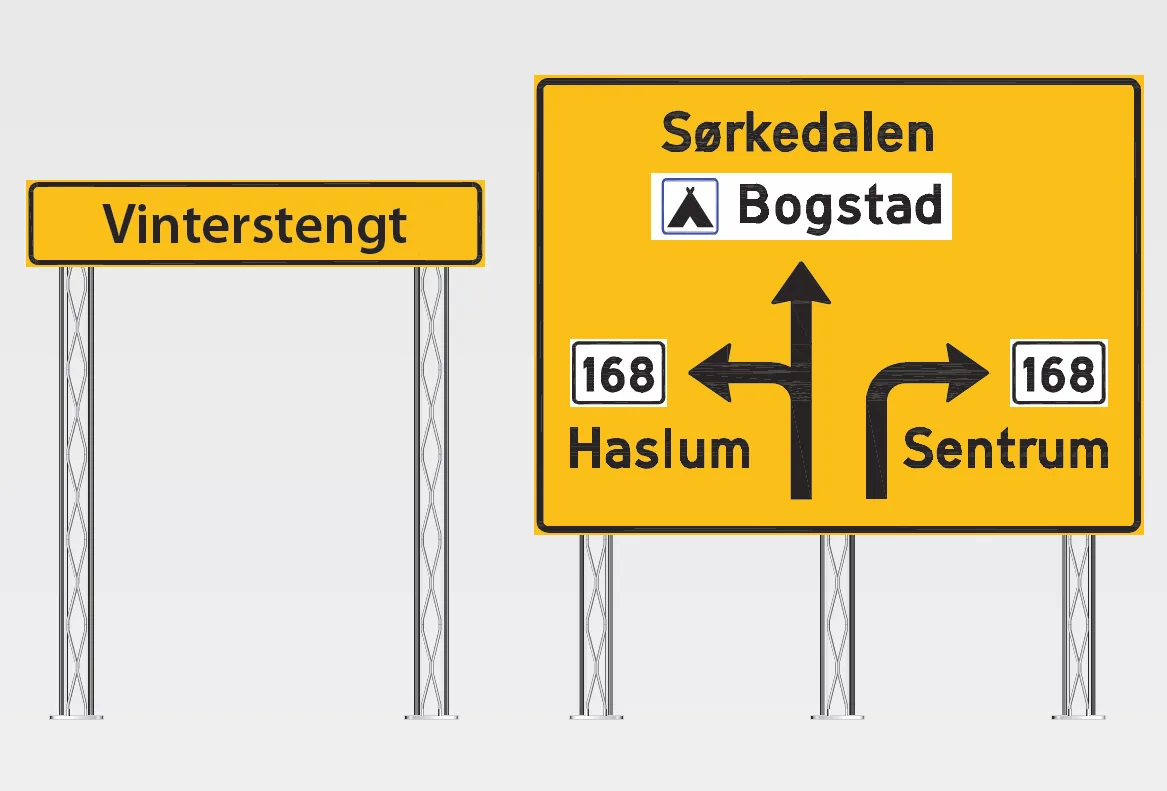

Tek direğe takılan levha 200 kg'ı geçmemeli ve yerel rüzgâr yüklerine göre boyutlandırılmalıdır.

Tüm performans değerleri yeterli bir temel varsayımına dayanır.

EN 12767:2019 uyarınca araç çarpmasında performans (pasif güvenlik)	Değer
Yapılan hız sınıfı testleri ve simülasyonlar	35 km/sa ve 100 km/sa
Onaylı hız sınıfı	100
Onaylı işlev sınıfı	NE (enerji sönümlemeyen)
Onaylı güvenlik sınıfı	2

Dayanıklılık	Değer
Korozyon direnci	Alüminyum, SP 2 sınıfı

Lattix® 4420 direk sistemi istenirse toz boya ile kaplanabilir.

Ürün verileri

Malzeme / Yüzey işlemi

Direk: EN-AW 6063 T66

Taban plakası: S355, EN ISO 1461 uyarınca galvanizli çelik

Cıvatalar: BUMAX 109

Veriler / Ağırlık

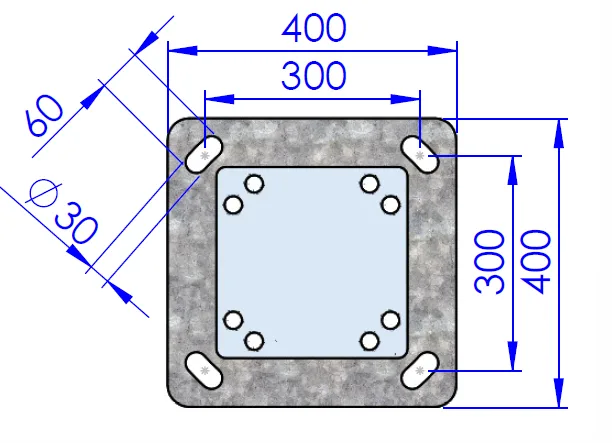

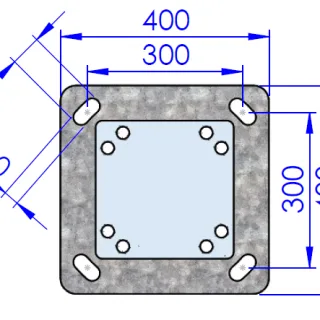

Ürün	Direk kenar uzunluğu [mm]	Kesit biçimi [mm], (kare kesit)	Direk ağırlığı [kg/m]	Taban plakası ağırlığı [kg]	Temel cıvata aralığı [mm]	Taban plakası cıvataları
Lattix® Direk 4425	246,5	246,5 x 246,5	14,2	Ca. 25	300 x 300	4 x M24

Kapasite

Ürün	*Azami eğilme momenti, Mu [kNm] )**	Eğilme rijitliği, EI [kNm2]	Kesme kapasitesi, FU [kN]	*Azami burulma momenti, Tu [kNm] )**	Burulma rijitliği, GIt [kNm2]	Burulma rijitliği, GIt [kNm/(derece/m)]
Lattix® Direk 4425	78,62	2160	34,13	7,6	134	2,33

*) Momentlere kısmi malzeme katsayısı γm dahil değildir. EN 12899-1, alüminyum için γm = 1,15 verir.

Aksesuarlar

Aksi belirtilmedikçe Lattix® 4425 direği üst ve taban plakasıyla tam montajlı teslim edilir.

Lattix® eleman direkler şu aksesuar kitleriyle teslim edilebilir:

üst plakalar,
taban plakaları,
temeller,
levha kelepçeleri,
kablo kapakları,
tünel braketleri,
bağlantı plakaları
vb.

Boylar

Lattix® 4425 direği pek çok standart boyda üretilir; istenirse özel boyda da üretilebilir.

Standart boy [mm]	Art. Nr.
3120	JU200775
3620	JU200776
4120	JU200740
4620	JU200745
5120	JU200741
5620	JU200746
6120	JU200742
6620	JU200747
7120	JU200743
7620	JU200748
8120	JU200744
8620	JU200749
