4438

Lattix® 4438

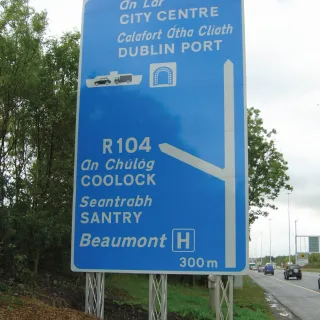

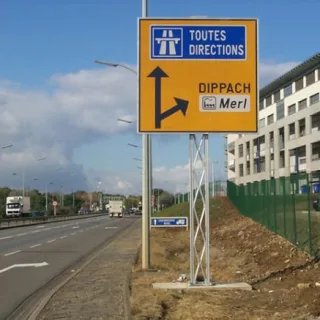

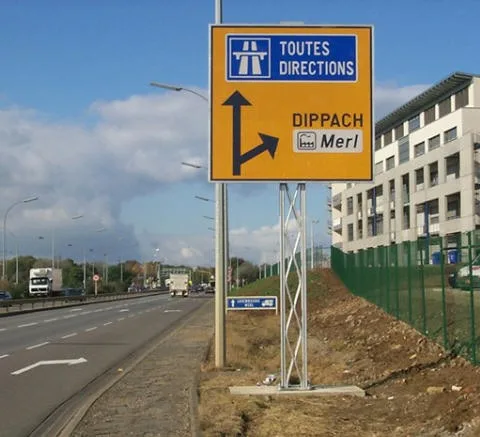

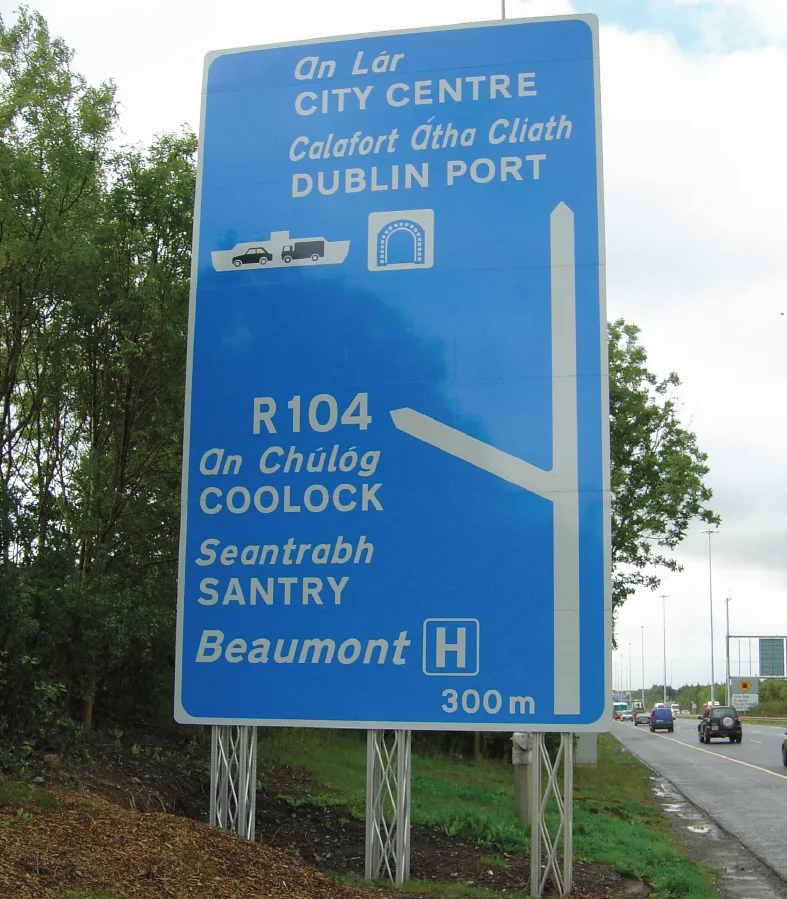

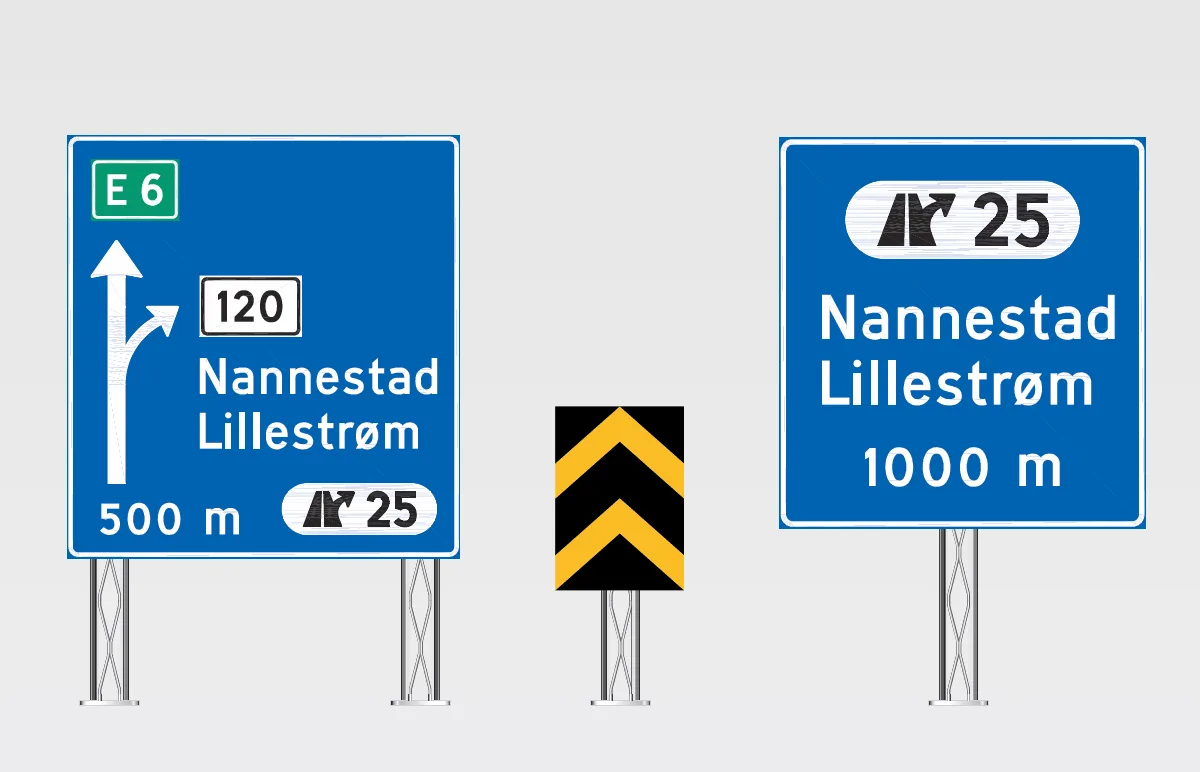

Trafik levhaları ve her türlü yol kenarı bilgilendirmesi için pasif güvenlikli direk.

Standartlar ve uygunluk

EN12767

Açıklama ve çizimler

Trafik levhaları ve her türlü yol kenarı bilgilendirmesi için pasif güvenlikli direk.

Komple direk seti:

Cıvatalı alüminyum üst plaka

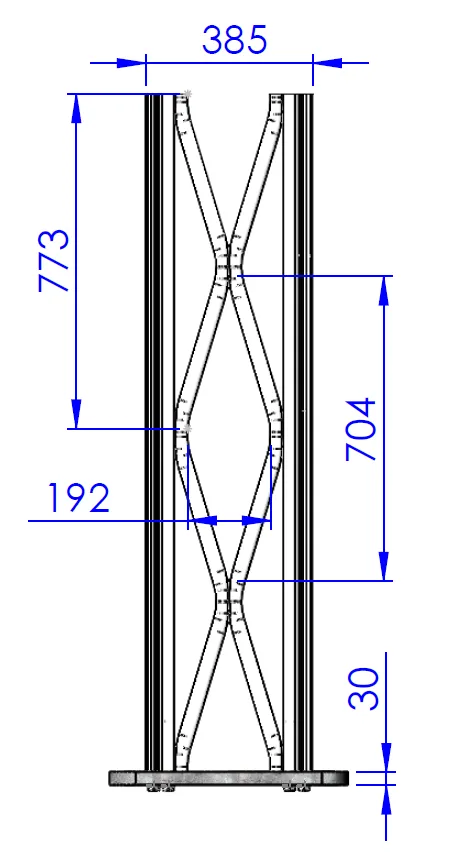

Direk 4438

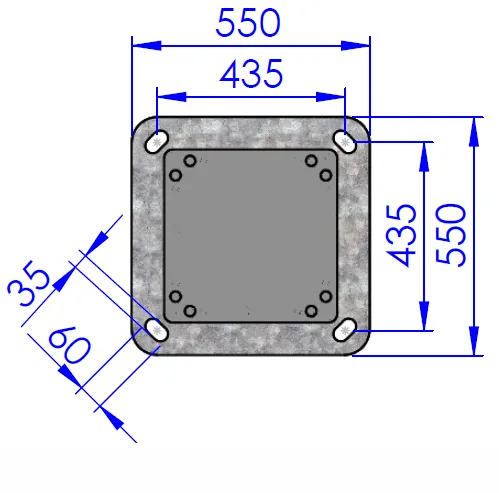

Pullu ve cıvatalı taban plakası

Ürün özellikleri

Araç çarpmasında performans (pasif güvenlik):

100-NE-C-R-SE-MD-0

(EN 12767:2019 uyarınca)

Lattix® 4438 direk sistemi; levha taşıyıcı, bilgilendirme ve gözetleme ekipmanı direği ya da başka uygulamalar için kullanılabilir. Direk, taban ve üst plakasıyla birlikte komple montajlı teslim edilir.

Direk şu standartlara göre test edilmiş ve onaylanmıştır:

EN 12899-1:2007, Sabit, düşey karayolu trafik işaretleri
EN 12767:2019, Karayolu donanımı taşıyıcı yapılarının pasif güvenliği

EN 12767 uyarınca 6,267 m direk boyuyla 35 km/sa ve 100 km/sa hızlarda gerçek ölçekli çarpışma testleri ve simülasyonlar yapılmıştır. Simülasyonlar, direğin 8,623 m boya kadar aynı performansı göstereceğini ortaya koymaktadır.

Direk, zeminden levha altına en fazla 8,623 m, en az 1,8 m için onaylıdır. Çarpan aracın ön camını delme riski nedeniyle, test edilmemiş düşük montajlarda levhanın alt kenarı 2,0 m'nin altında olmamalıdır. Daha alçak montaj yapılabilir; ancak ön cama nüfuz etme riski değerlendirilmelidir.

Tek direğe takılan levha 200 kg'ı geçmemeli ve yerel rüzgâr yüklerine göre boyutlandırılmalıdır.

Tüm performans değerleri yeterli bir temel varsayımına dayanır.

EN 12767:2019 uyarınca araç çarpmasında performans (pasif güvenlik)	Değer
Yapılan hız sınıfı testleri ve simülasyonlar	35 km/sa ve 100 km/sa
Onaylı hız sınıfı	100
Onaylı işlev sınıfı	NE (enerji sönümlemeyen)
Onaylı güvenlik sınıfı	C

Dayanıklılık	Değer
Korozyon direnci	Alüminyum, SP 2 sınıfı

Lattix® 4438 direk sistemi istenirse toz boya ile kaplanabilir.

Ürün verileri

Malzeme / Yüzey işlemi

Direk: EN-AW 6063 T66

Taban plakası: S355, EN ISO 1461 uyarınca galvanizli çelik

Cıvatalar: BUMAX 109

Veriler / Ağırlık

Ürün	Direk kenar uzunluğu [mm]	Kesit biçimi [mm], (kare kesit)	Direk ağırlığı [kg/m]	Taban plakası ağırlığı [kg]	Temel cıvata aralığı [mm]	Taban plakası cıvataları
Lattix® Direk 4438	375	375 x 375	21,8	Ca. 50	435 x 435	4 x M30

Kapasite

Ürün	*Azami eğilme momenti, Mu [kNm] )**	Eğilme rijitliği, EI [kNm2]	Kesme kapasitesi, FU [kN]	*Azami burulma momenti, Tu [kNm] )**	Burulma rijitliği, GIt [kNm2]	Burulma rijitliği, GIt [kNm/(derece/m)]
Lattix® Direk 4438	170,27	6422	65,22	21	630	11

*) Momentlere kısmi malzeme katsayısı γm dahil değildir. EN 12899-1, alüminyum için γm = 1,15 verir.

Aksesuarlar

Aksi belirtilmedikçe Lattix® 4438 direği üst ve taban plakasıyla tam montajlı teslim edilir.

Lattix® eleman direkler şu aksesuar kitleriyle teslim edilebilir:

üst plakalar,
taban plakaları,
temeller,
levha kelepçeleri,
kablo kapakları,
tünel braketleri,
bağlantı plakaları
vb.

Boylar

Lattix® 4438 direği pek çok standart boyda üretilir; istenirse özel boyda da üretilebilir.

Standart boy [mm]	Art. Nr.
883	JU200757
1606	JU200756
2379	JU200755
3212	JU200780
3985	JU200781
4758	JU200782
5531	JU200750
6304	JU200751
7077	JU200752
7850	JU200753
8623	JU200754
